Этап #1 Постановка задачи
Очередной проект — сделать красивый и максимально легкий корпус новой модели линейного светодиодного светильника. Такие используются для освещения торговых залов, логистических центров, складов, магазинов. Светильник представляет собой цельнометаллический узкий профиль с системой креплений, позволяющих соединять элементы в линию или «крестом» — под углом 90 градусов. Подключенные в линию светильники должны смотреться как непрерывная светящаяся линия.
Итак, разрабатываем дизайн и конструкторскую документацию одной из моделей линейки длиной 1 м. В линейку входят светильники размерами от 500 до 4000 мм с системой управления DALI, на различных типах креплений (поворотные, накладные, на подвесах). Также на нас разработка нескольких элементов для встраивания в линию с линзой.
Корпус светильника — это цельнометаллический узкий профиль, одновременно обеспечивающий теплоотвод.
На срезе профиль представляет собой усеченную пирамиду. С торцов он закрыт крышками, крепящимися на саморезы с потайными головками. Внутри — светодиодный модуль, блок питания, кабель; возможно, линза. IP разных моделей — от 40 до 57, I класс защиты от поражения электрическим током.
Пожелания заказчика: чем меньше толщина крышек, тем лучше, ведь так легче монтировать.

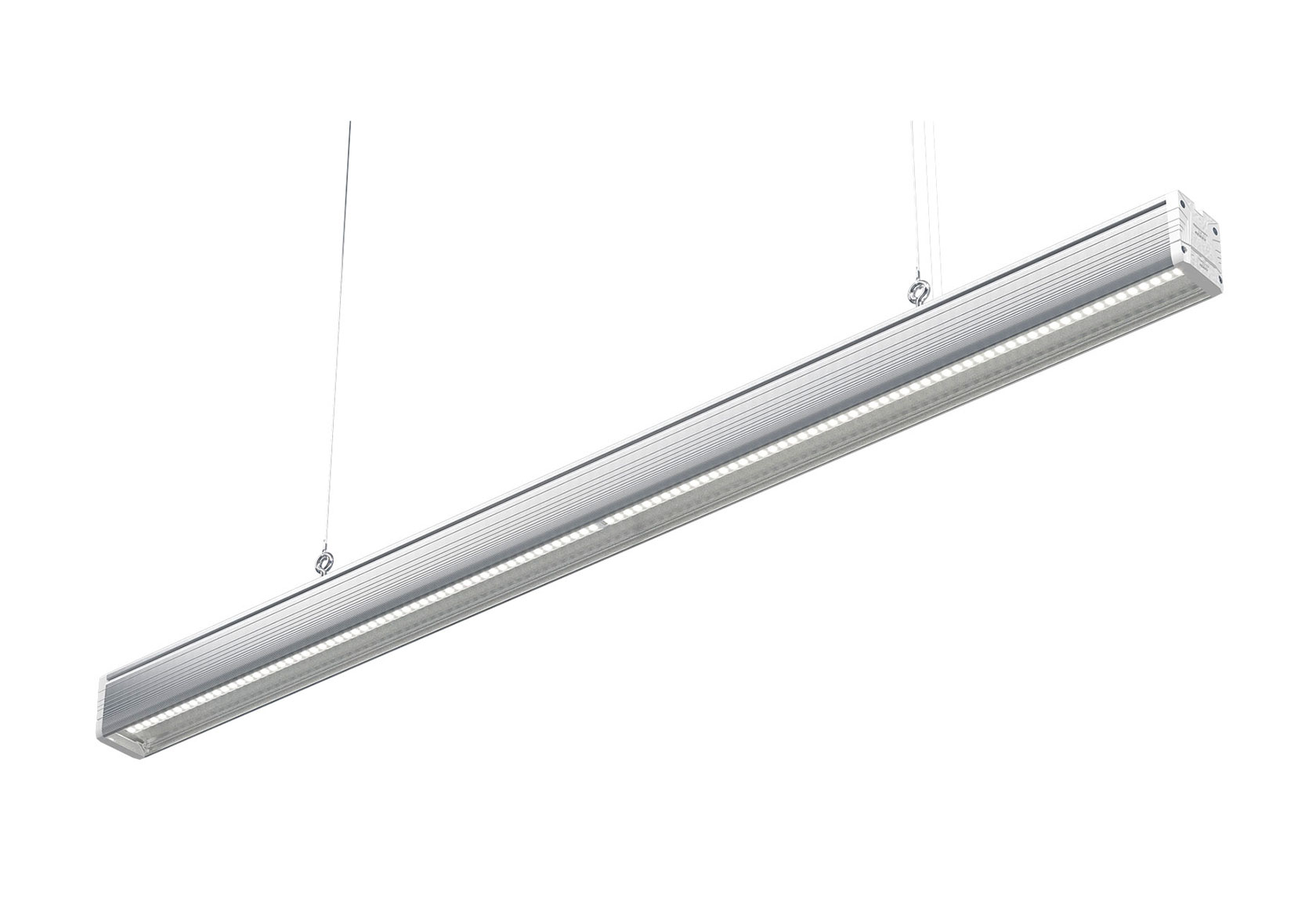

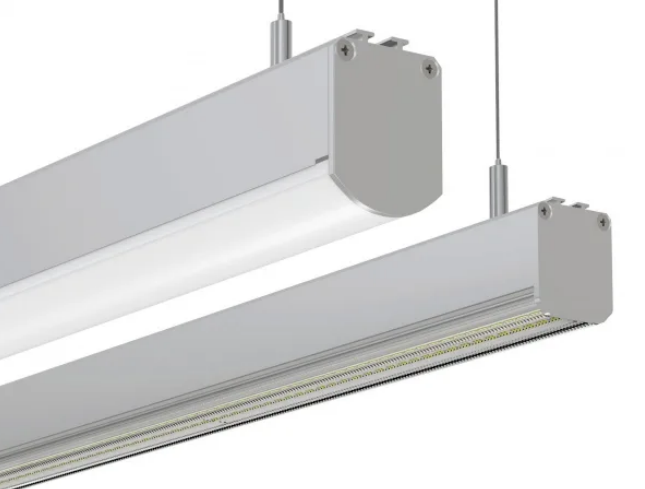

Прямые и непрямые конкуренты:
Этап #2 3D-моделирование
Дизайн светильника уже был разработан заказчиком с учетом принципиальной схемы. Для последней уже был проведен тепловой расчет. Наша задача — «отехнологичить» дизайн.
Поверхность корпуса светильника — гладкая. Опционально возможно анодирование металла.
Второй этап «отехнологичивания»:

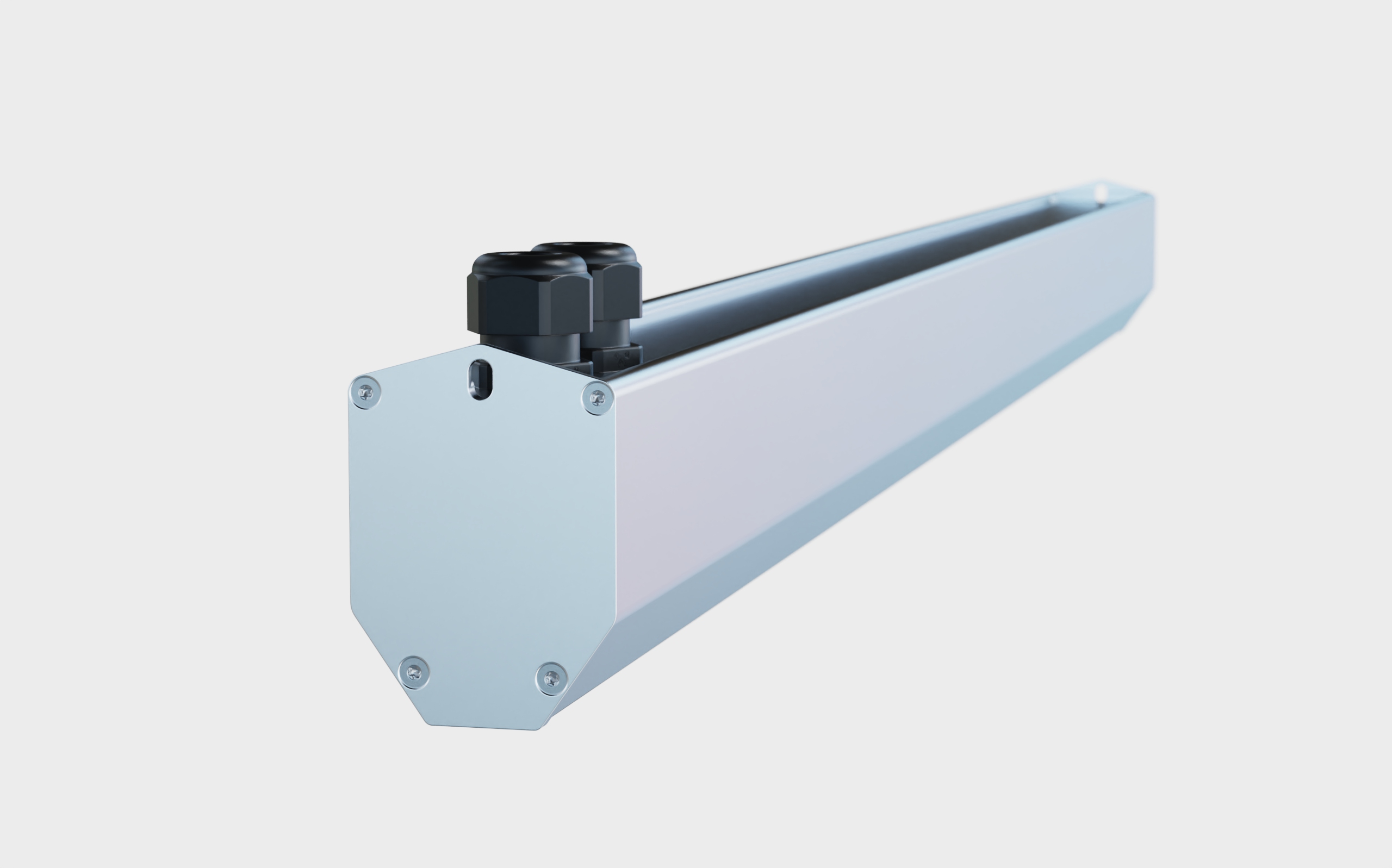

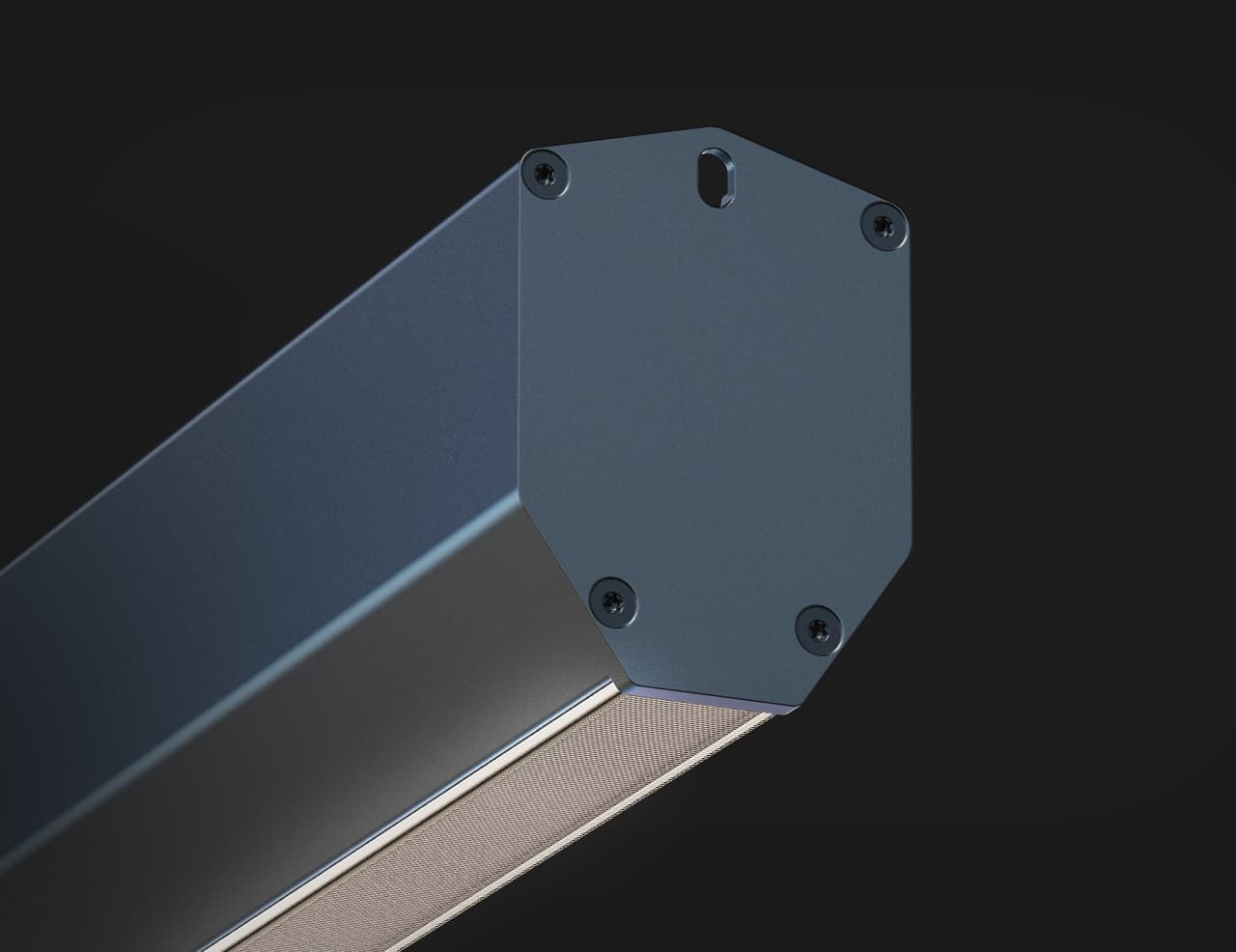

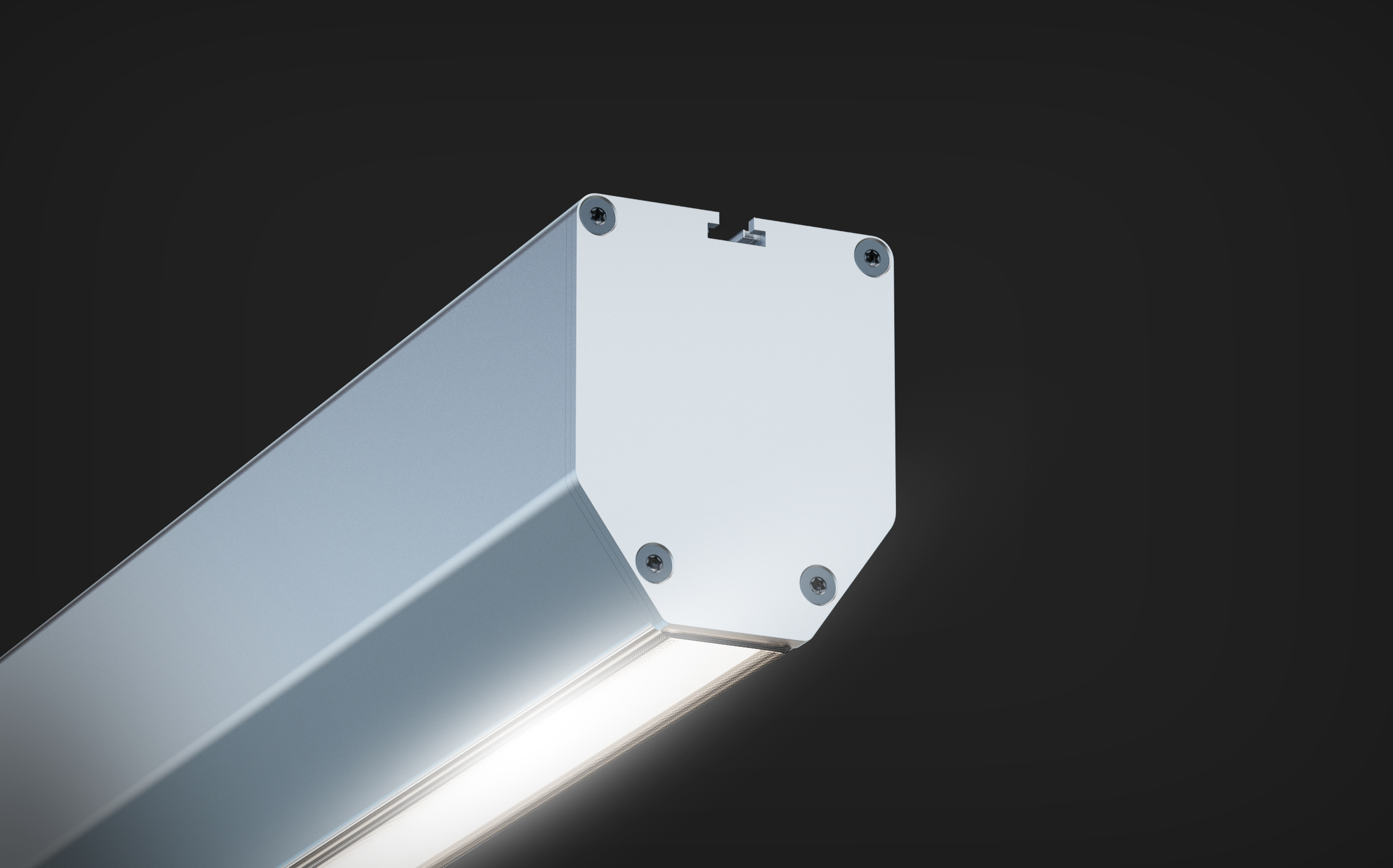

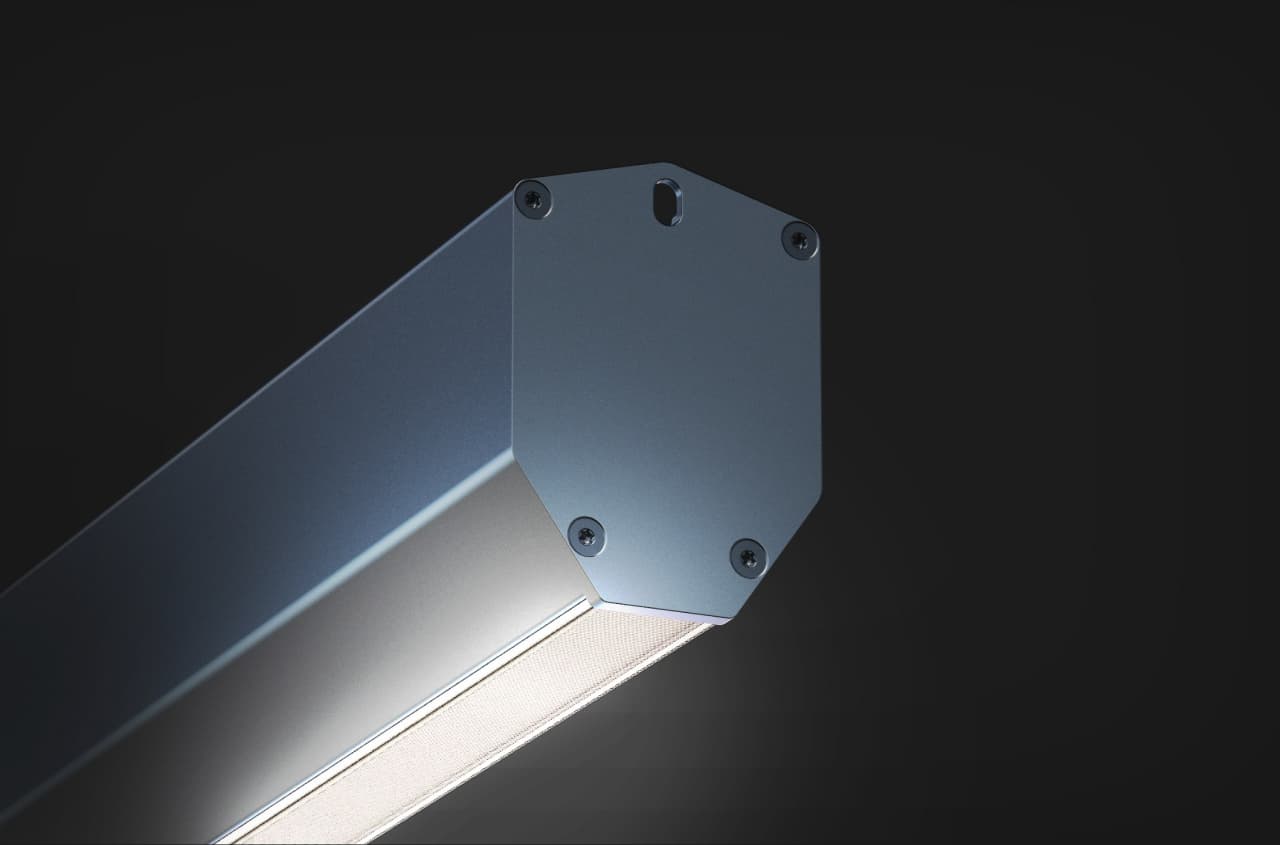

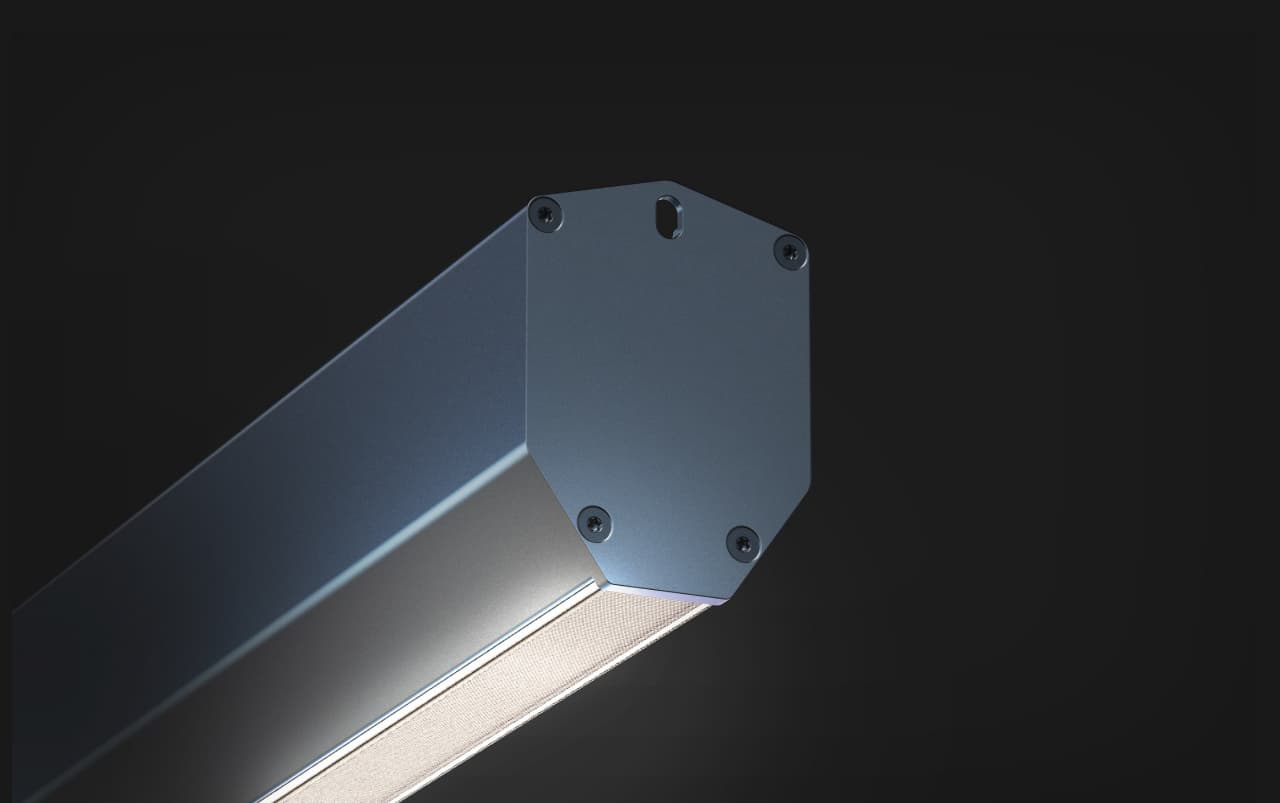

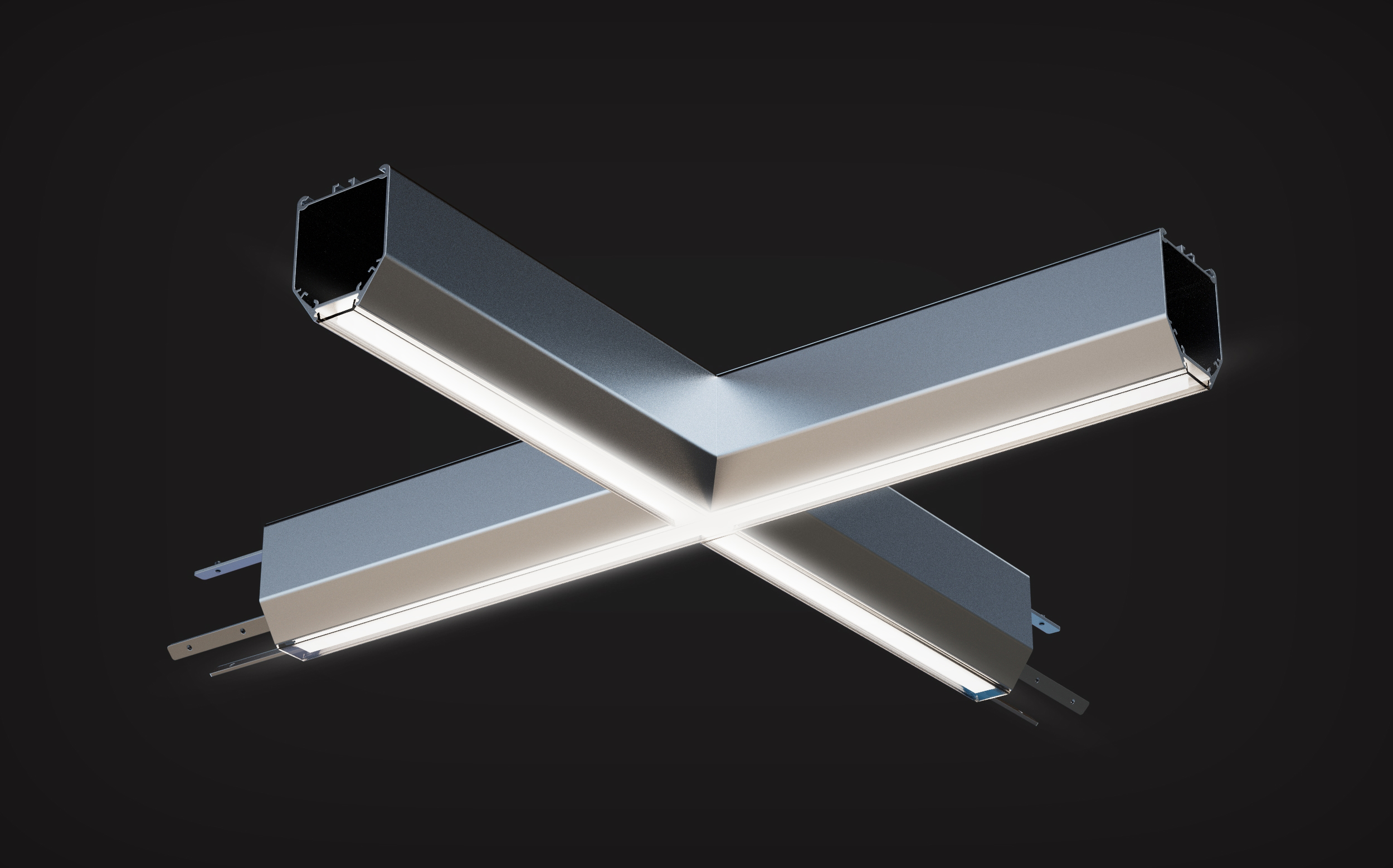

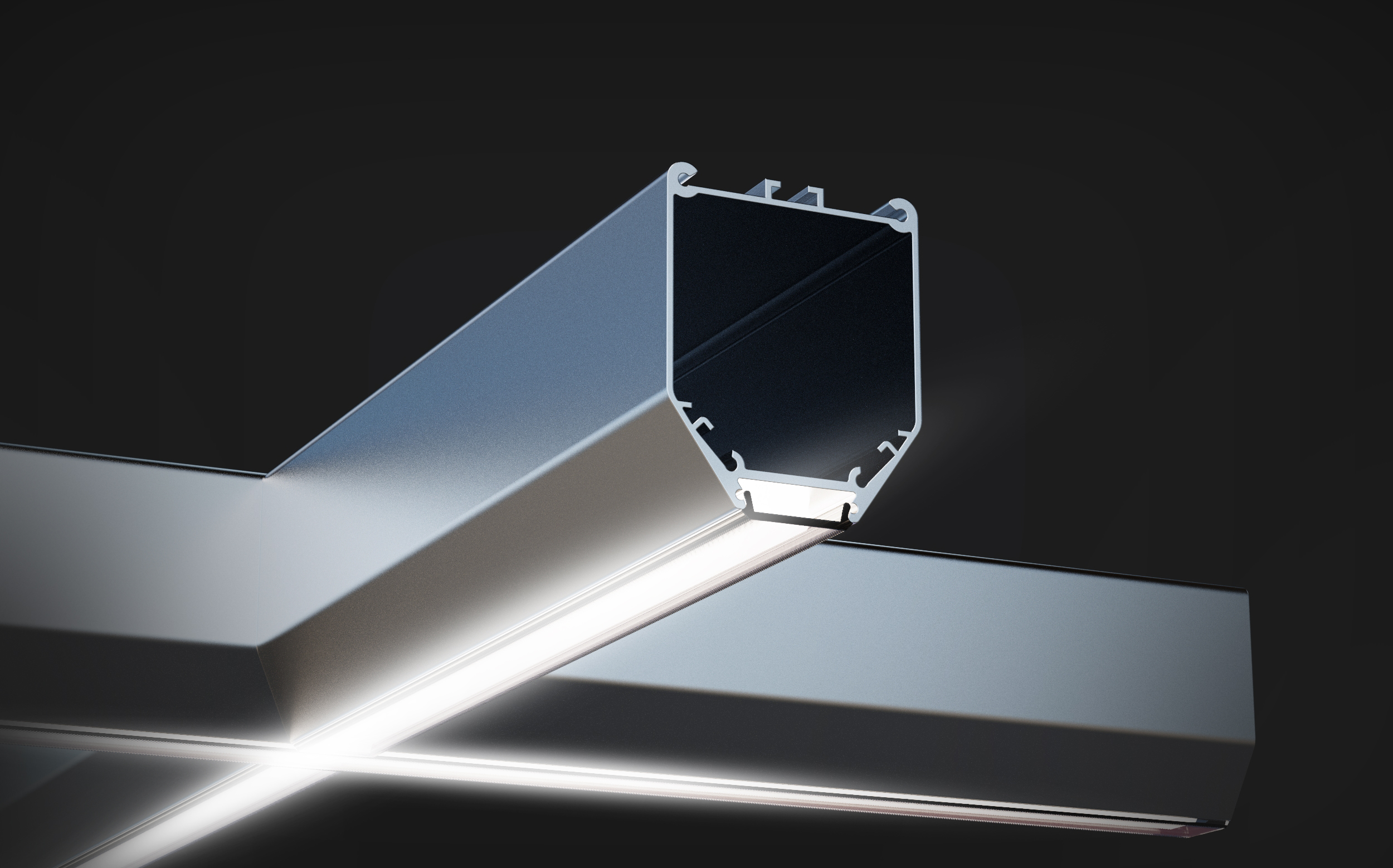

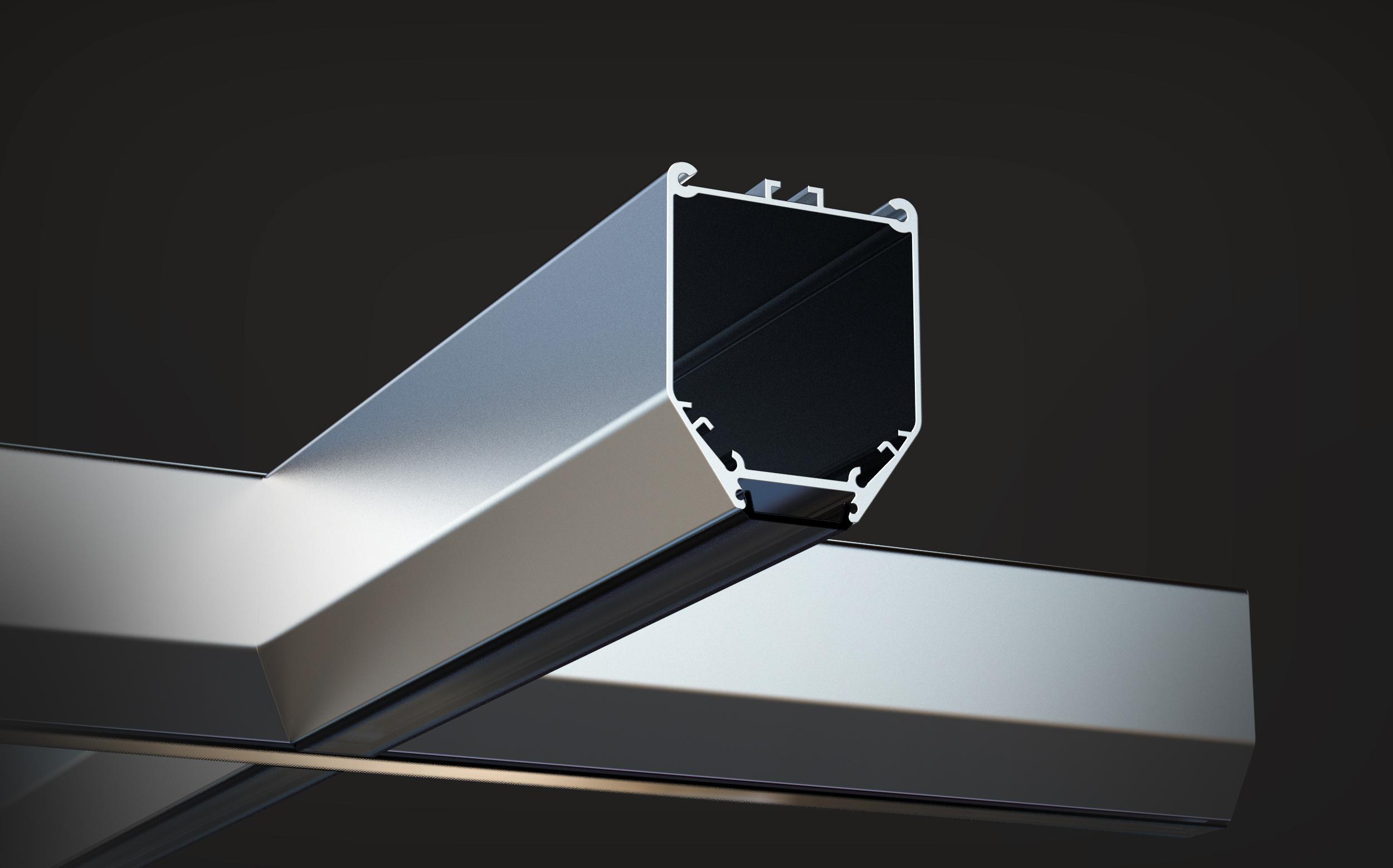

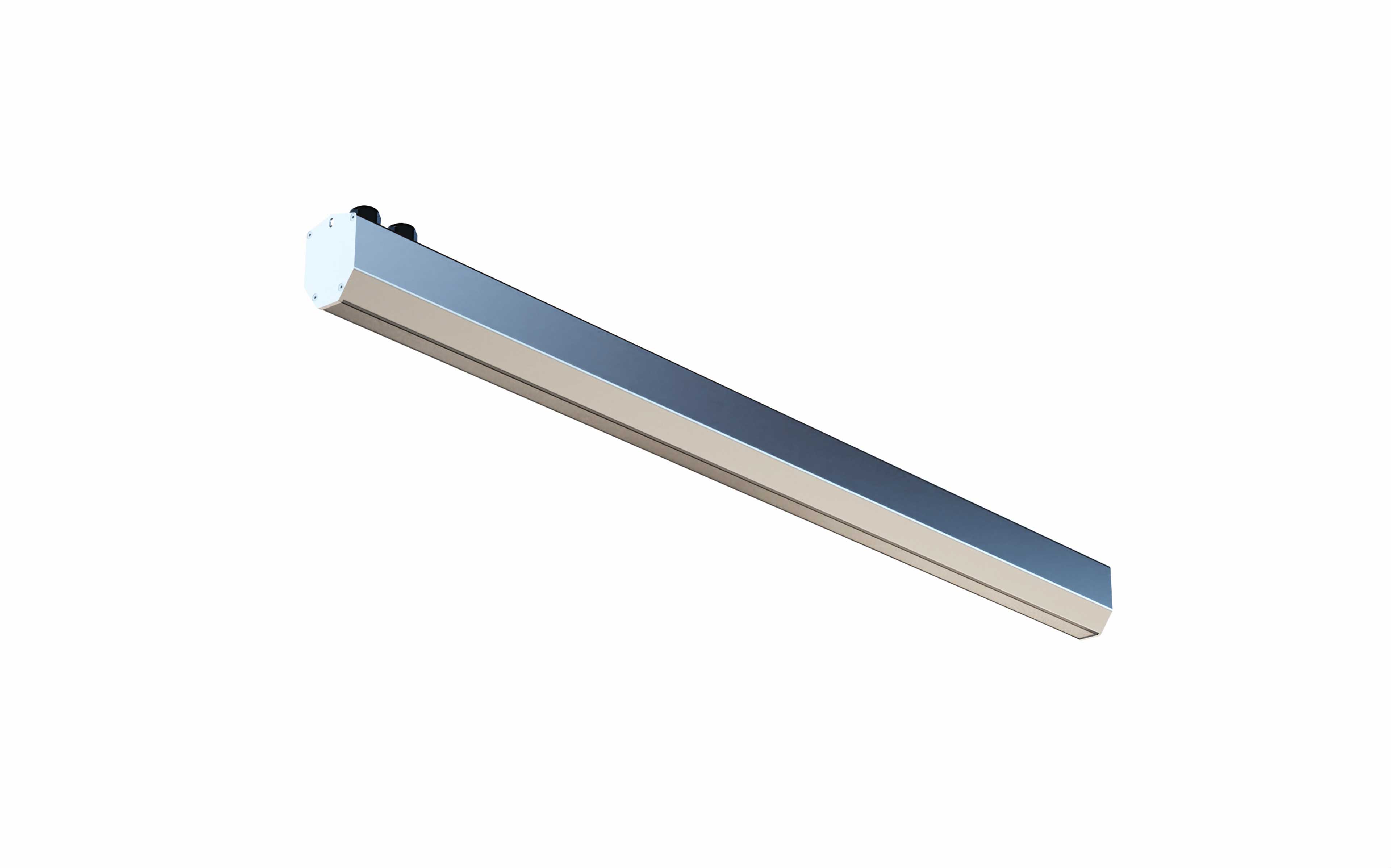

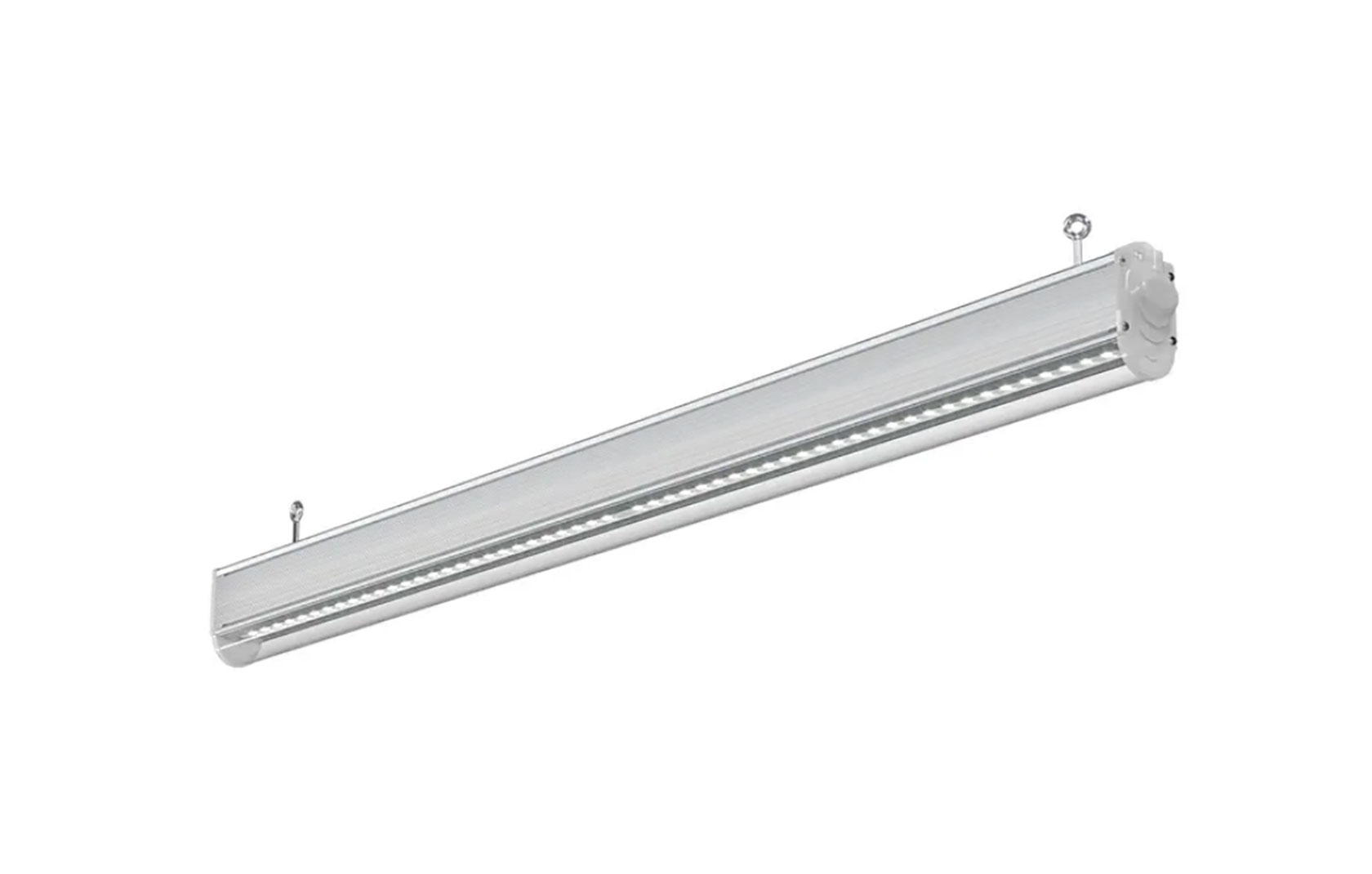

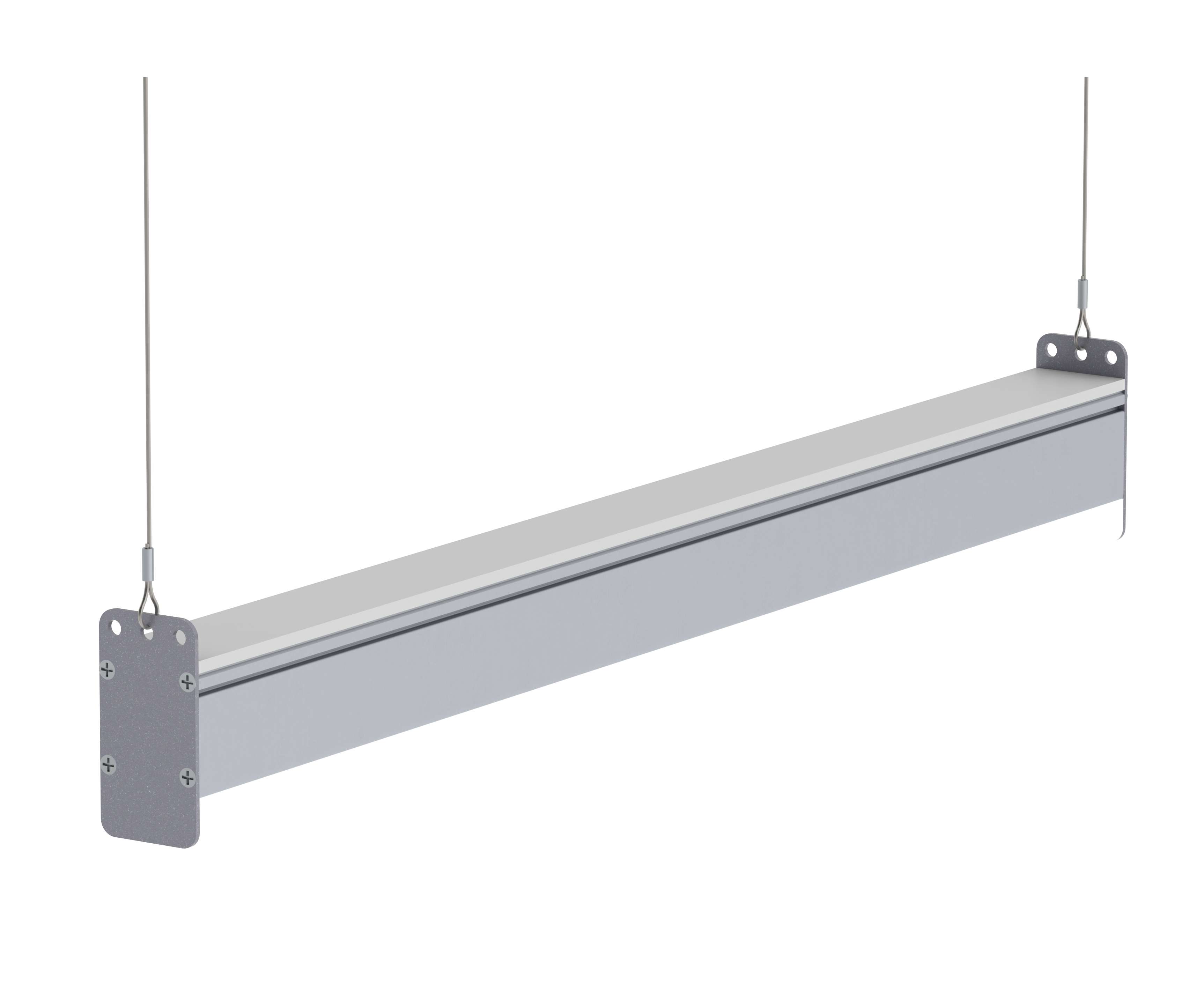

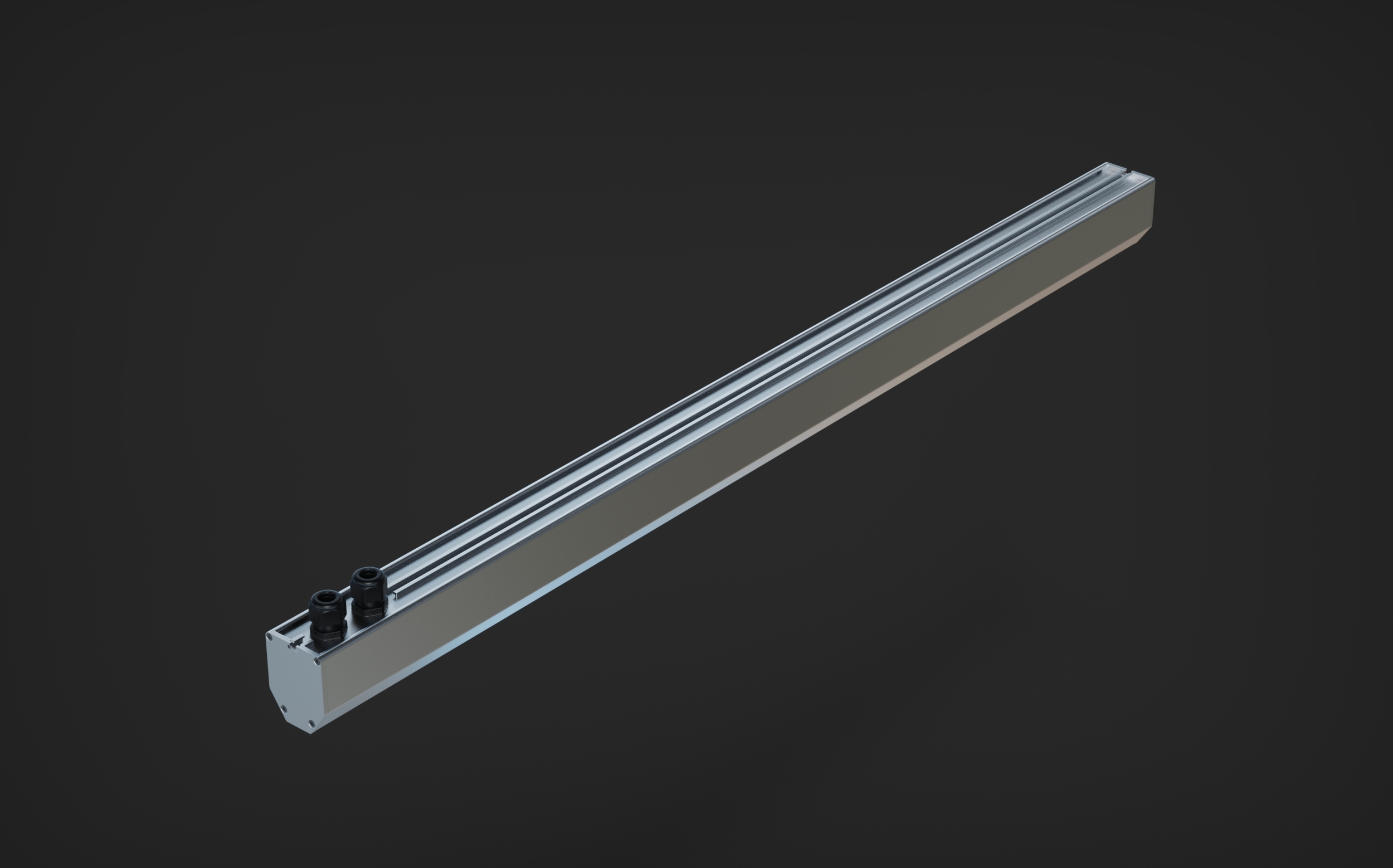

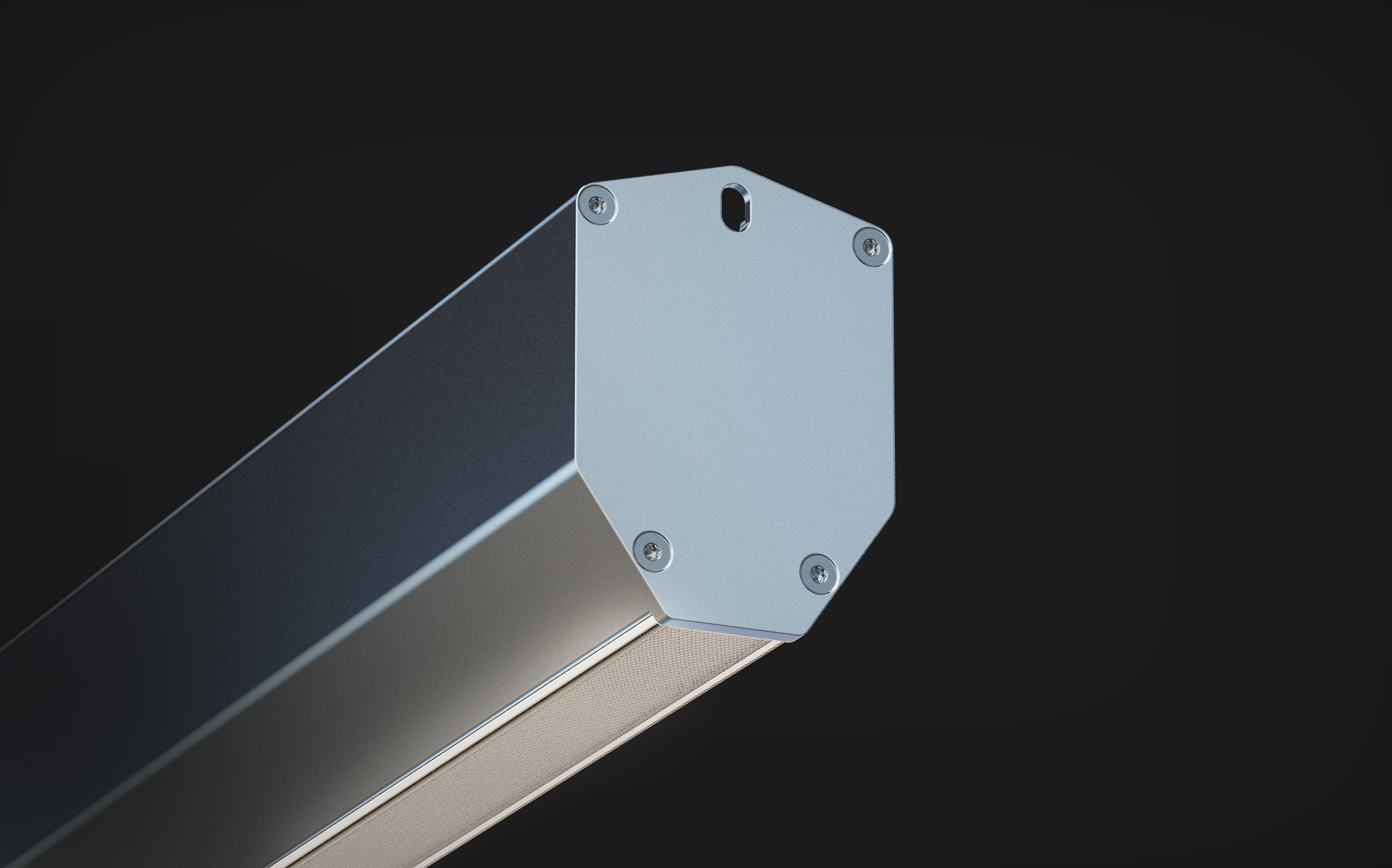

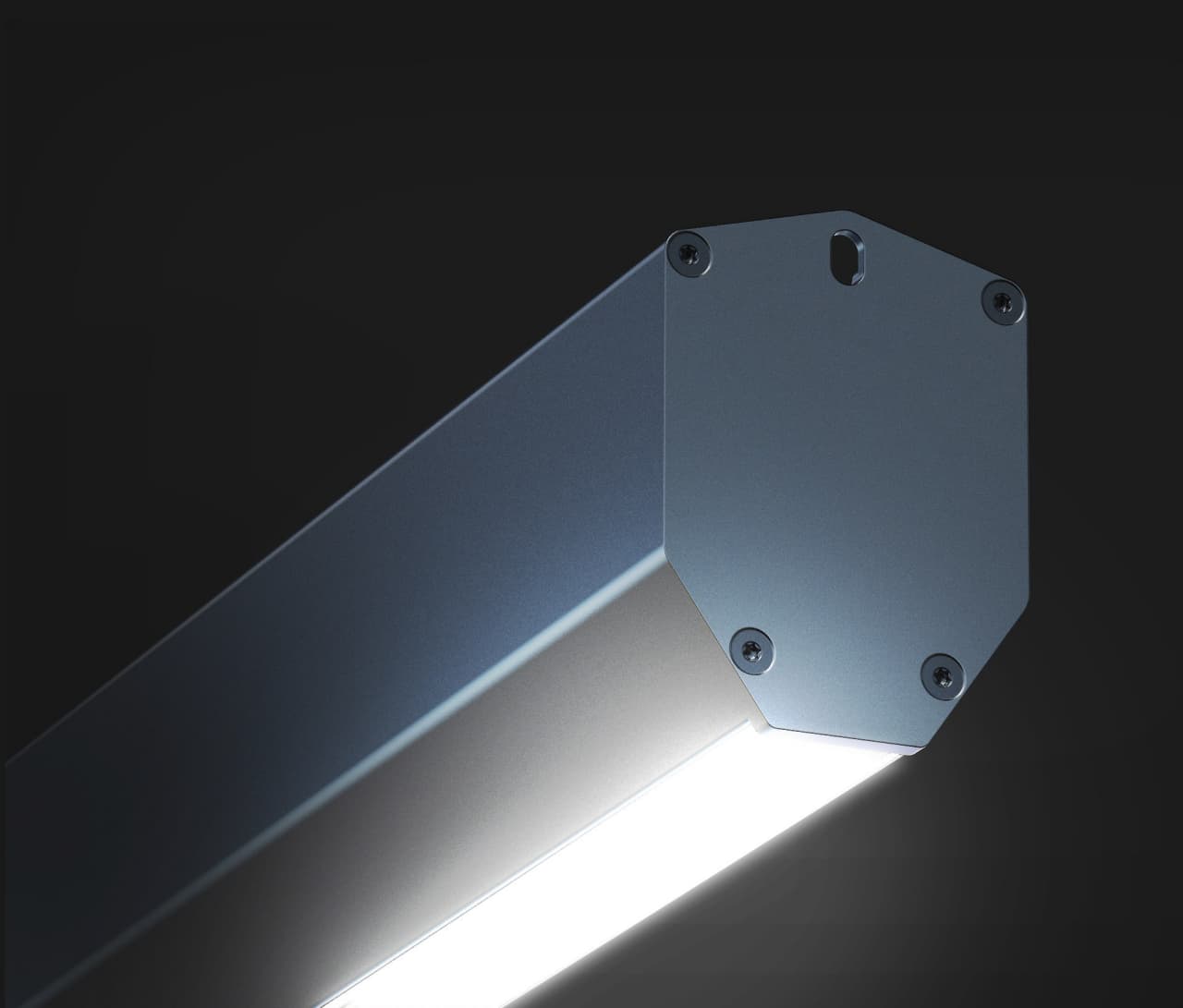

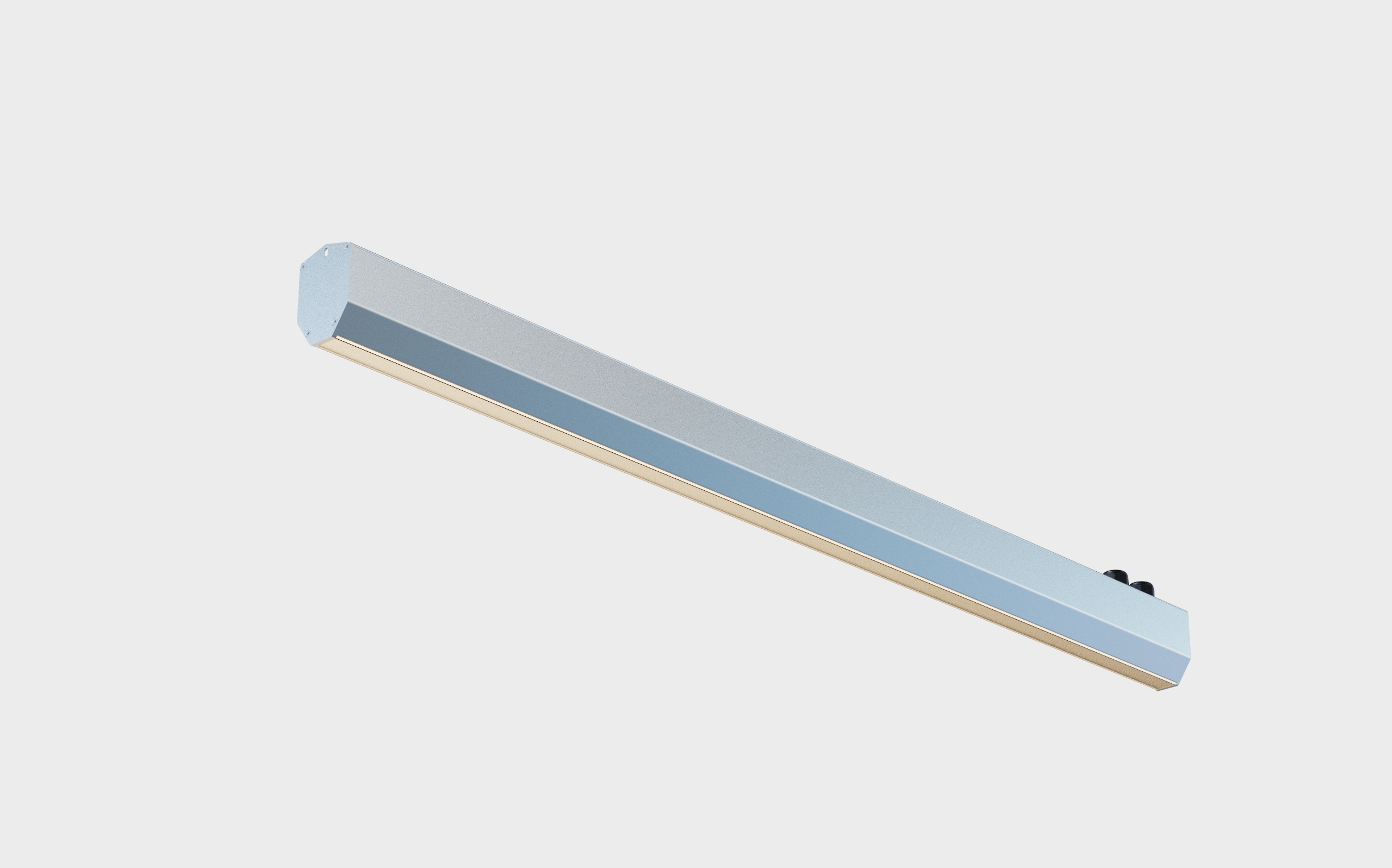

Рендеры:
Этап №3. CAD-моделирование

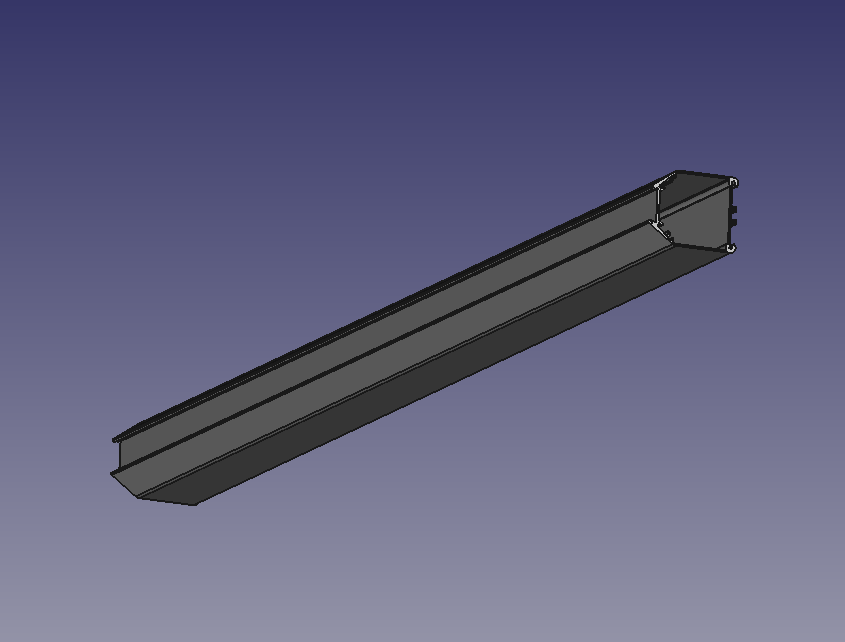

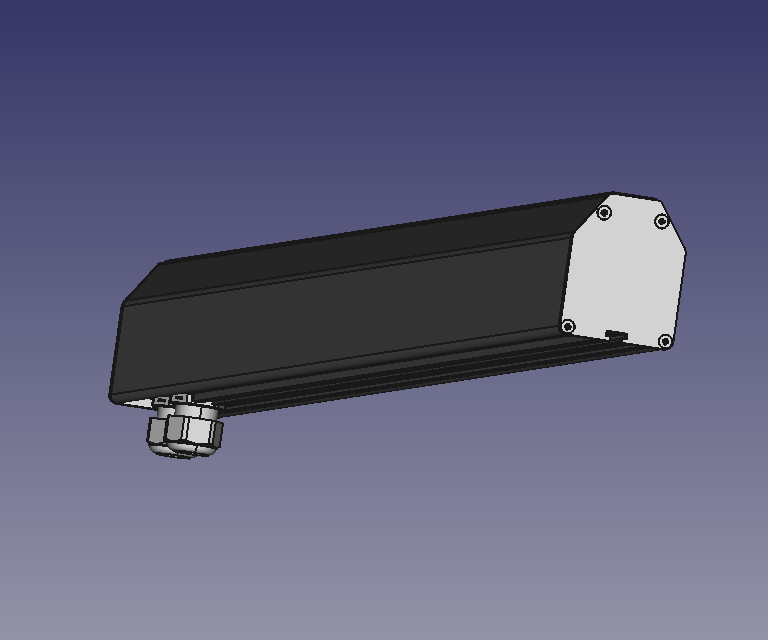

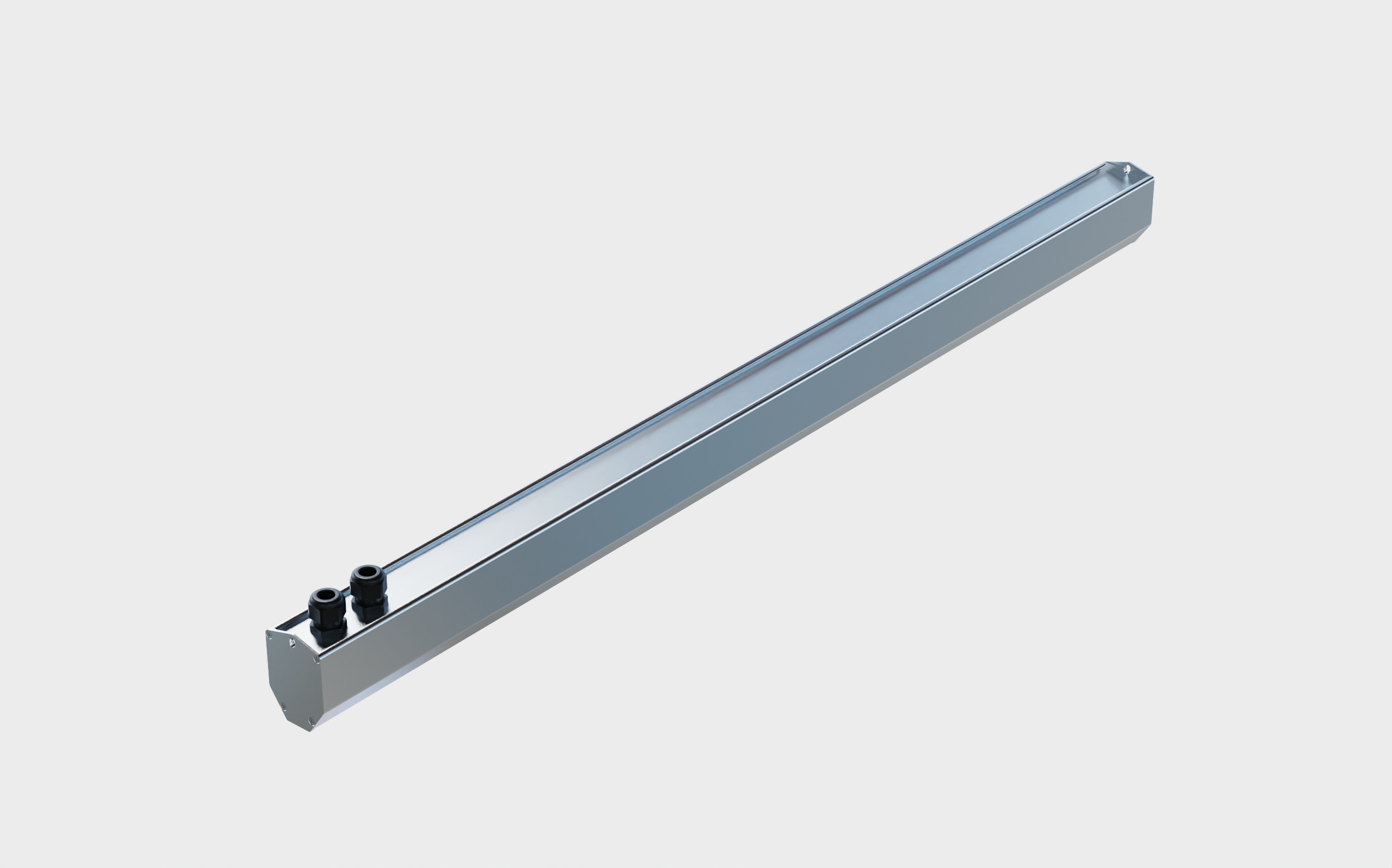

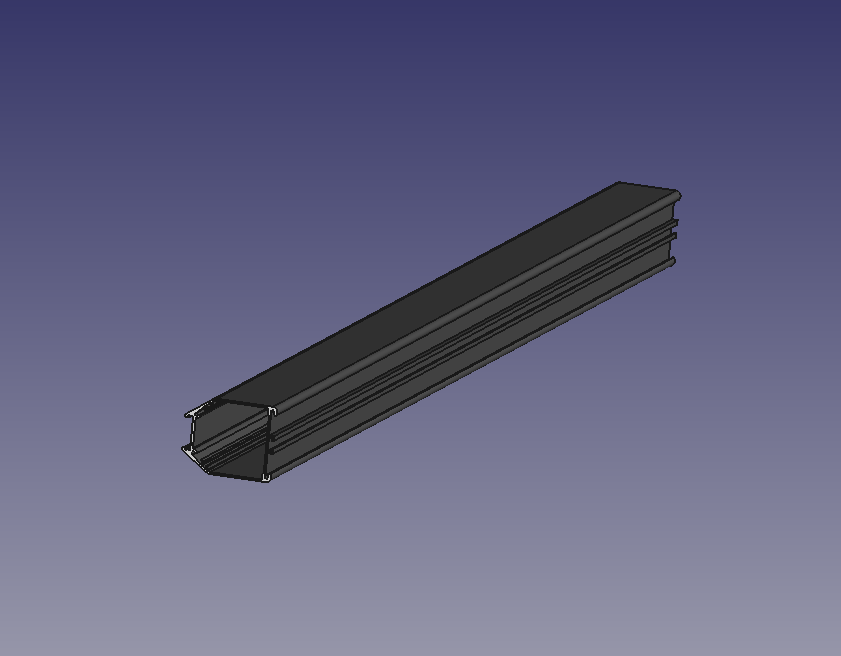

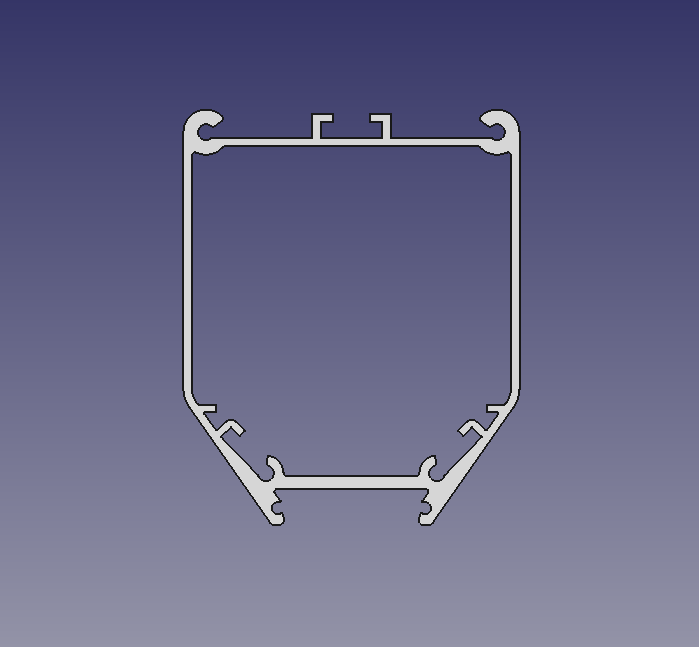

Профиль:

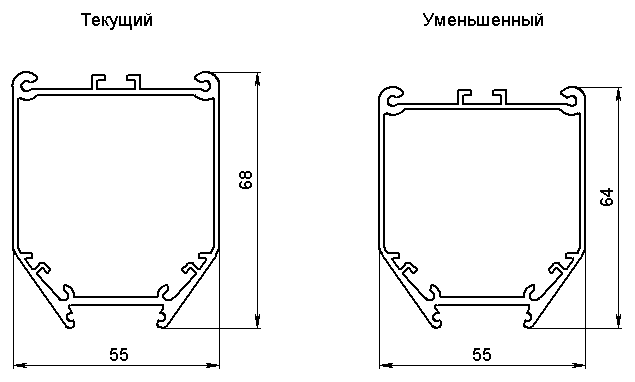

В ходе проекта приняли решение уменьшить габариты профиля, подобрав более компактные комплектующие. Всё ради исходной задачи — уменьшения веса.

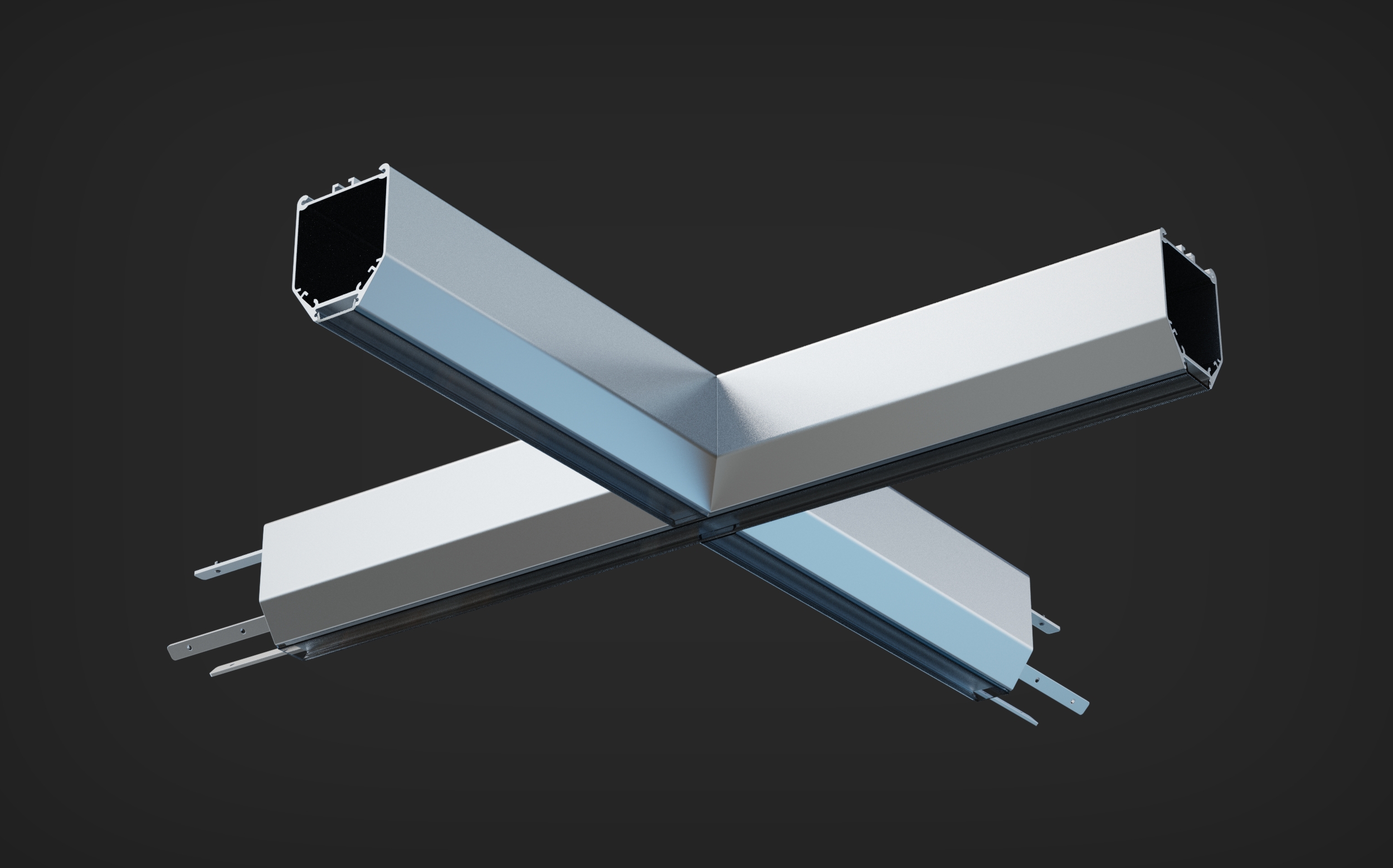

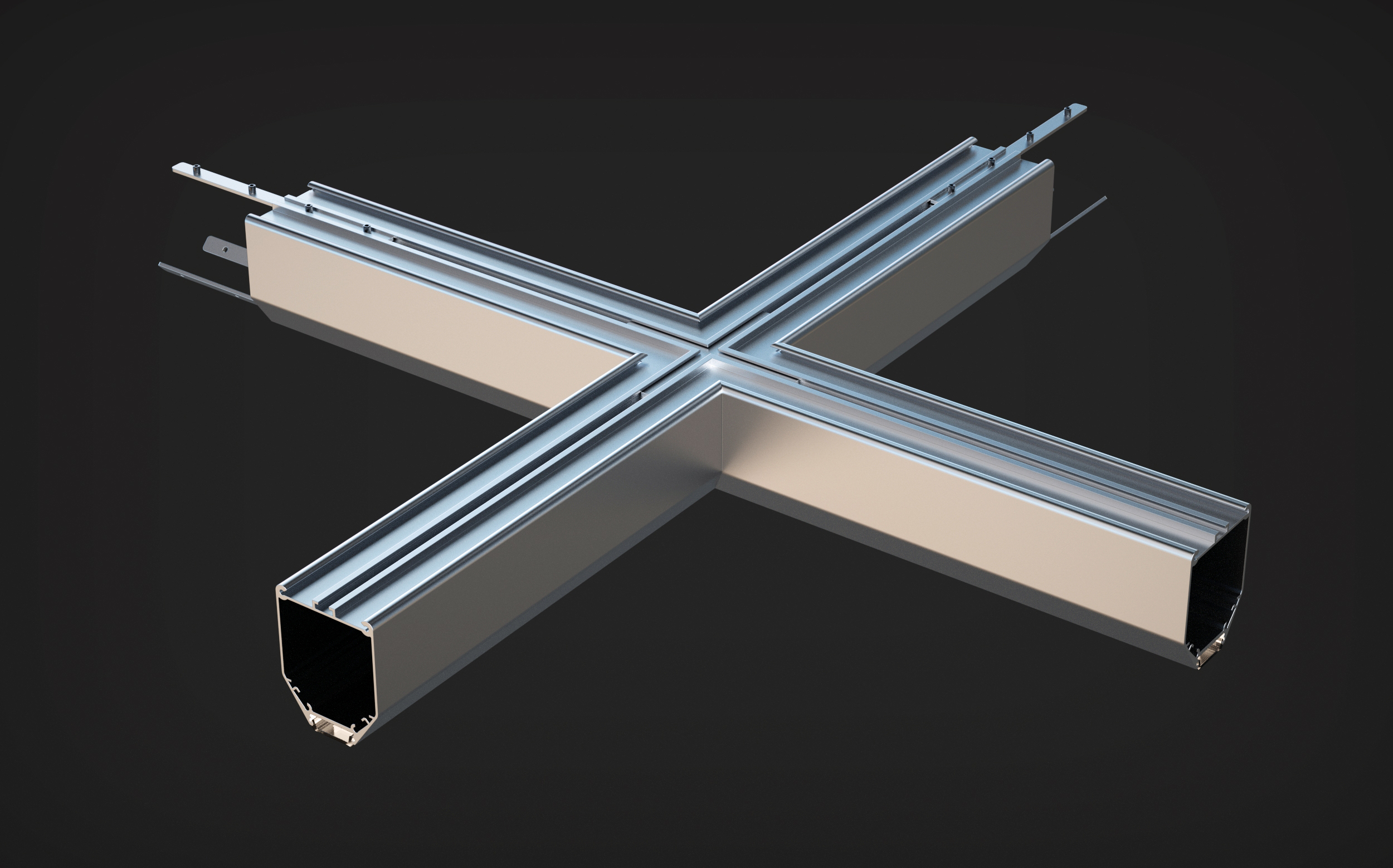

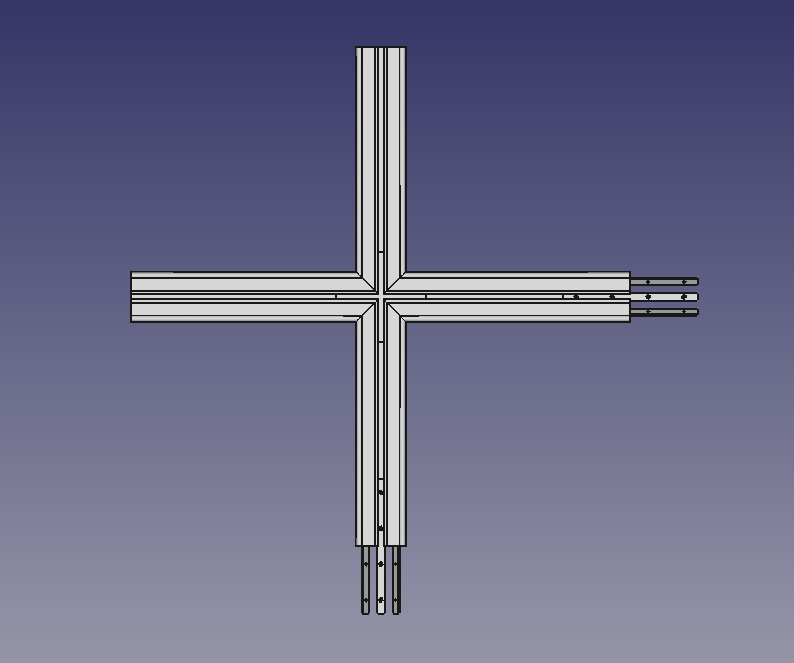

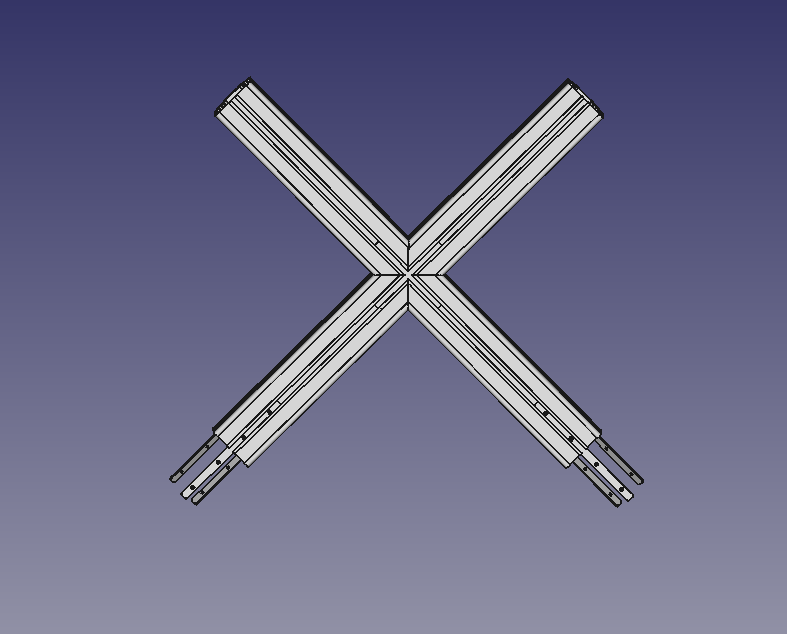

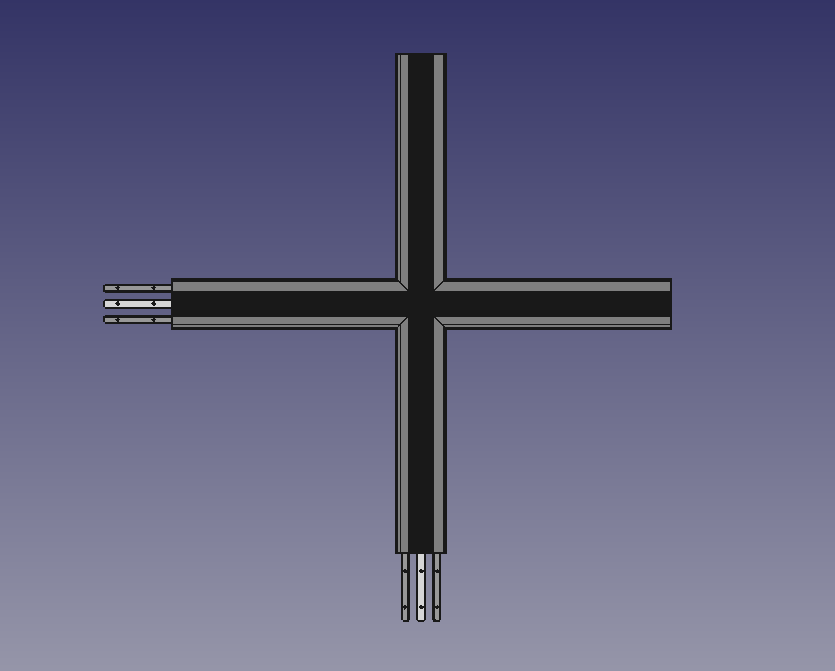

Крепление «крест»:

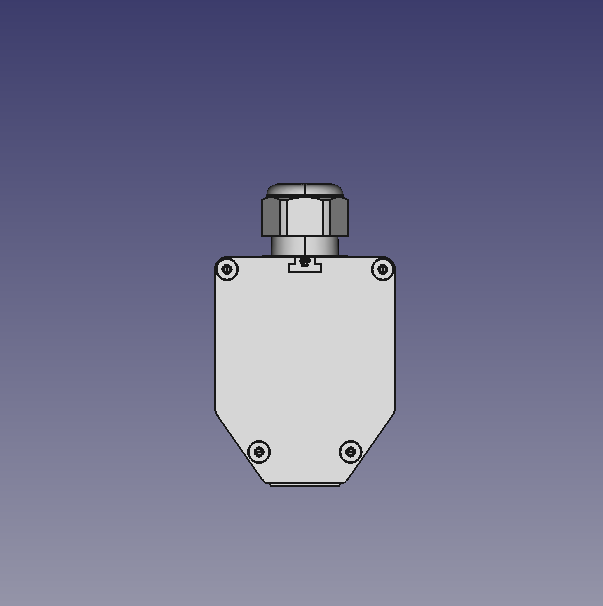

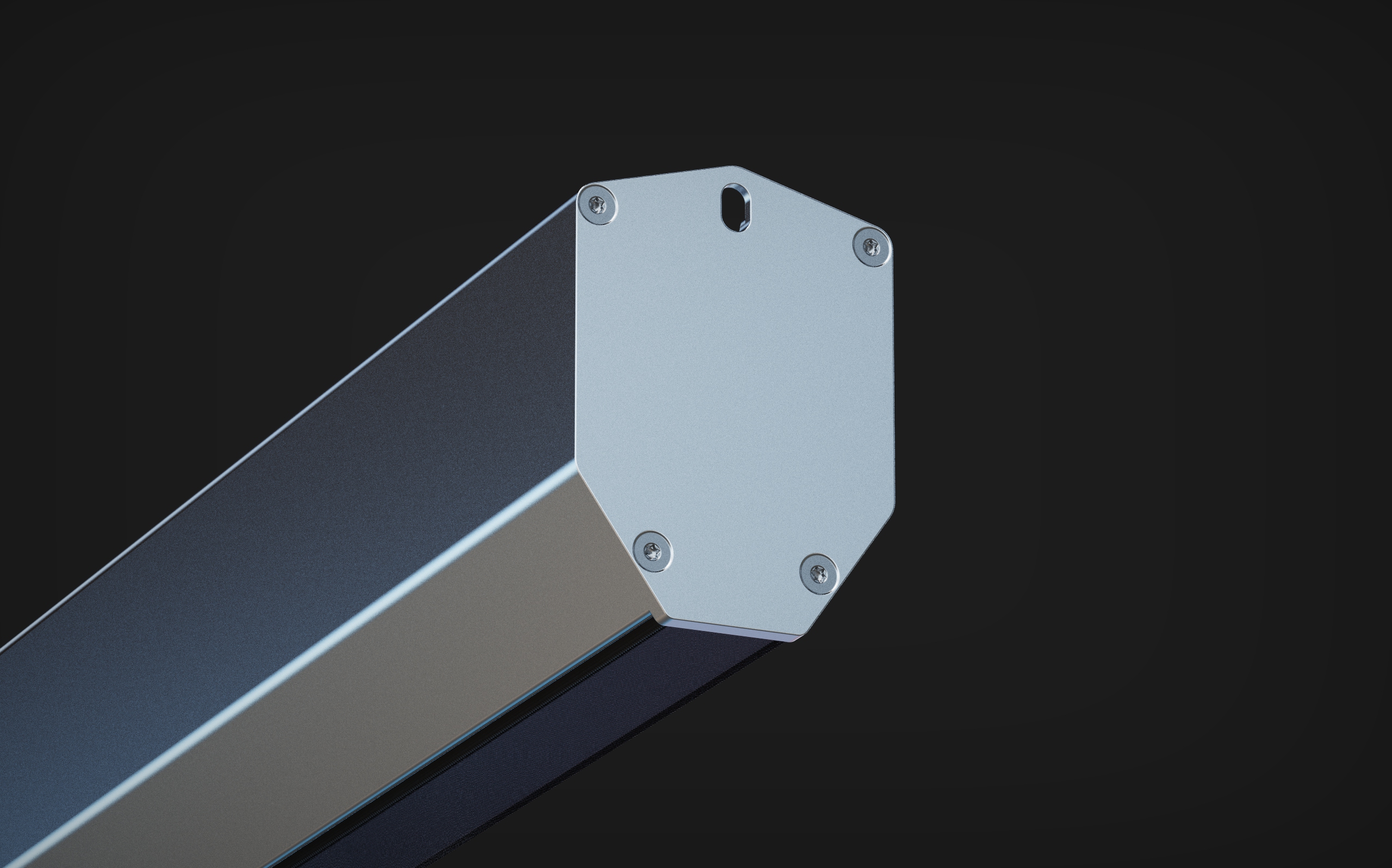

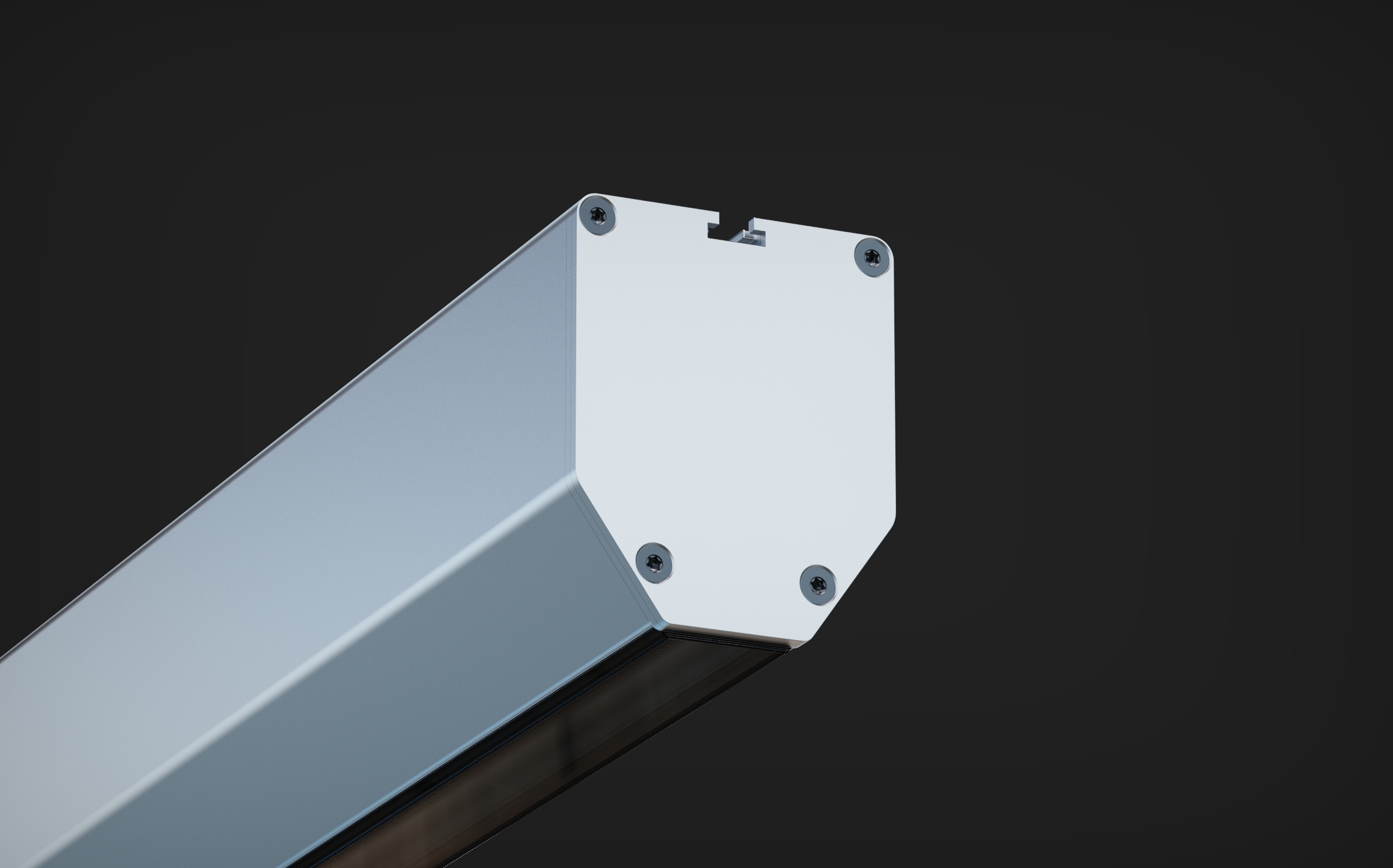

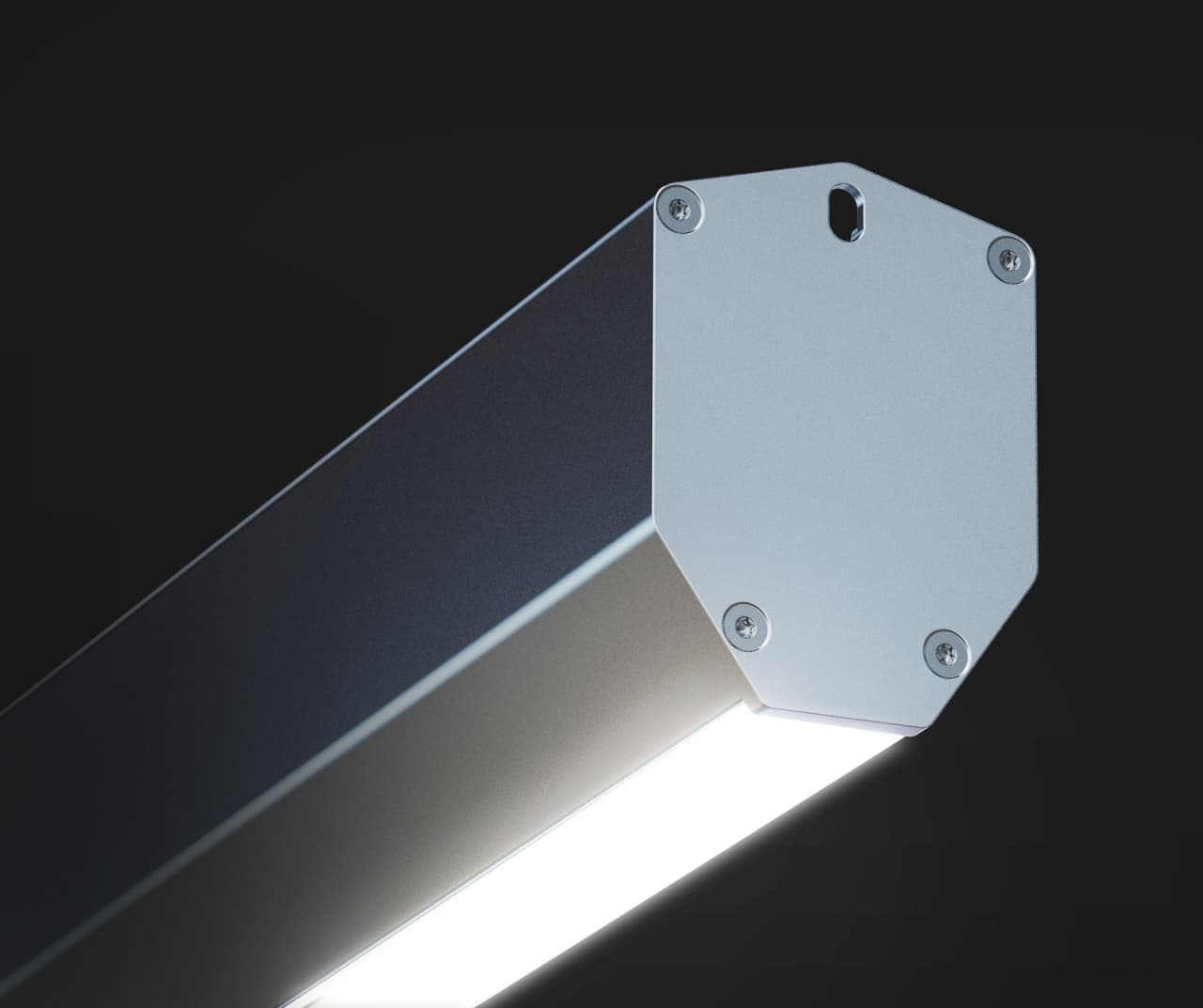

С торцевой крышкой:
Этап #4. Макетирование

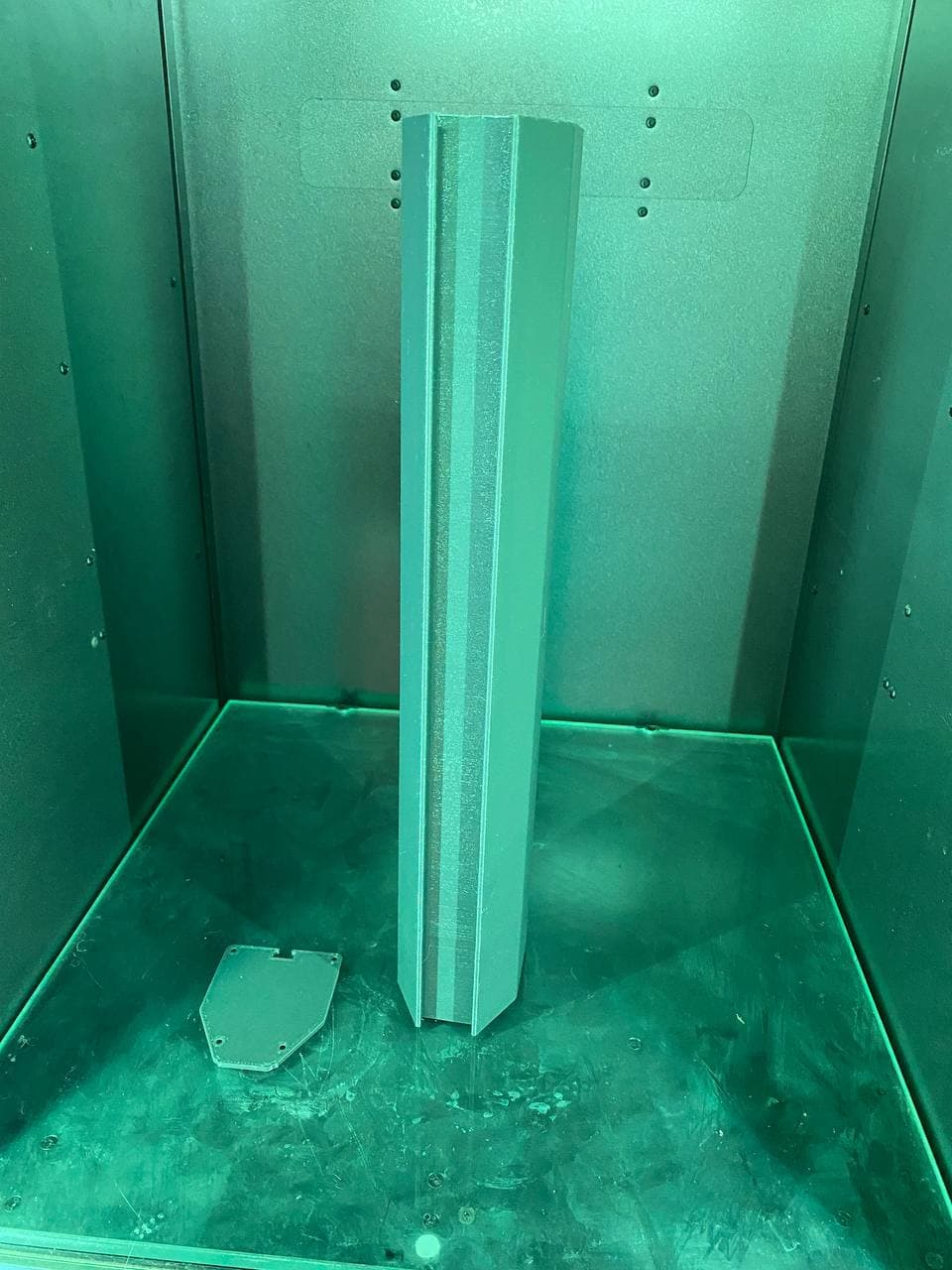

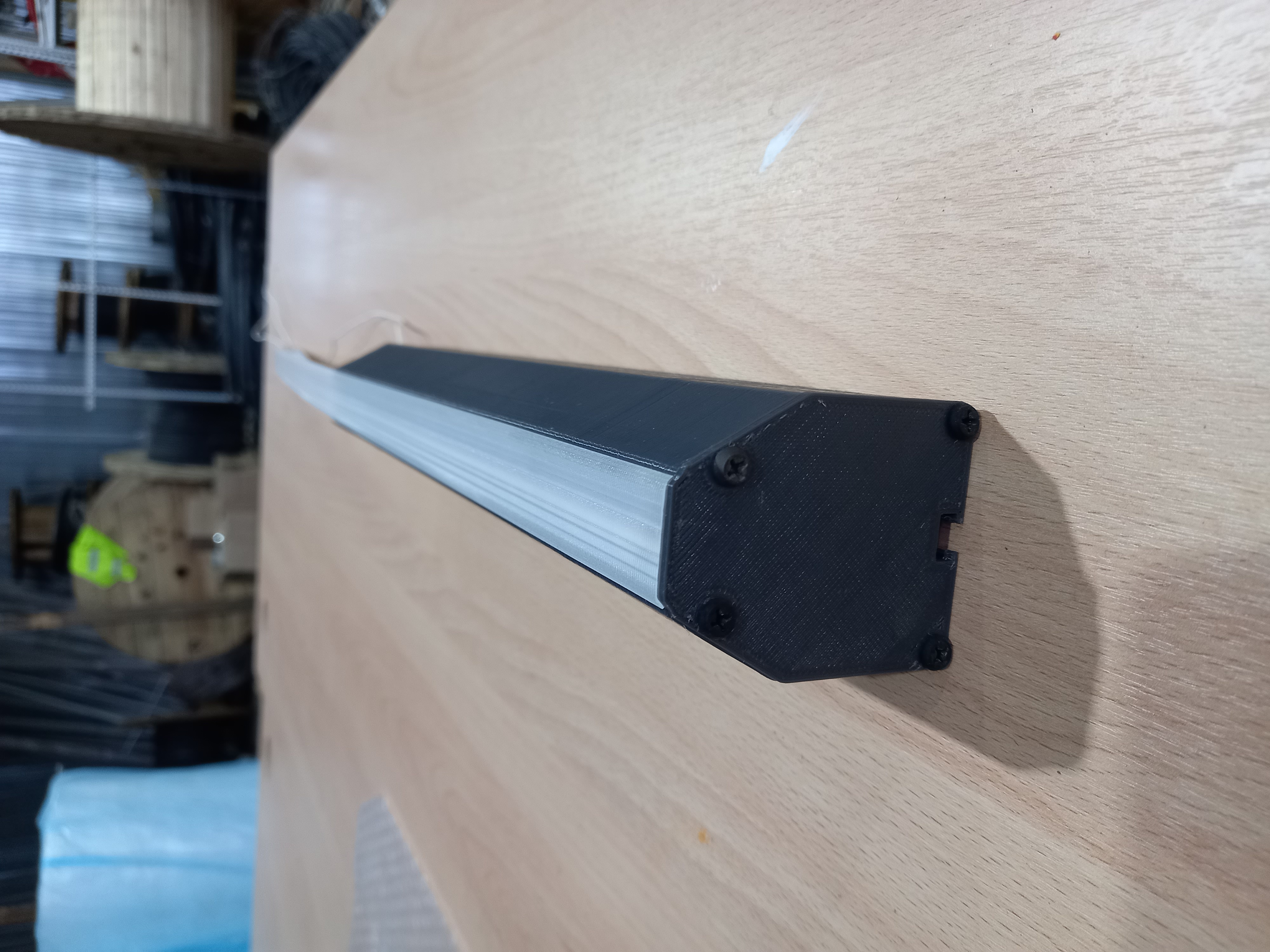

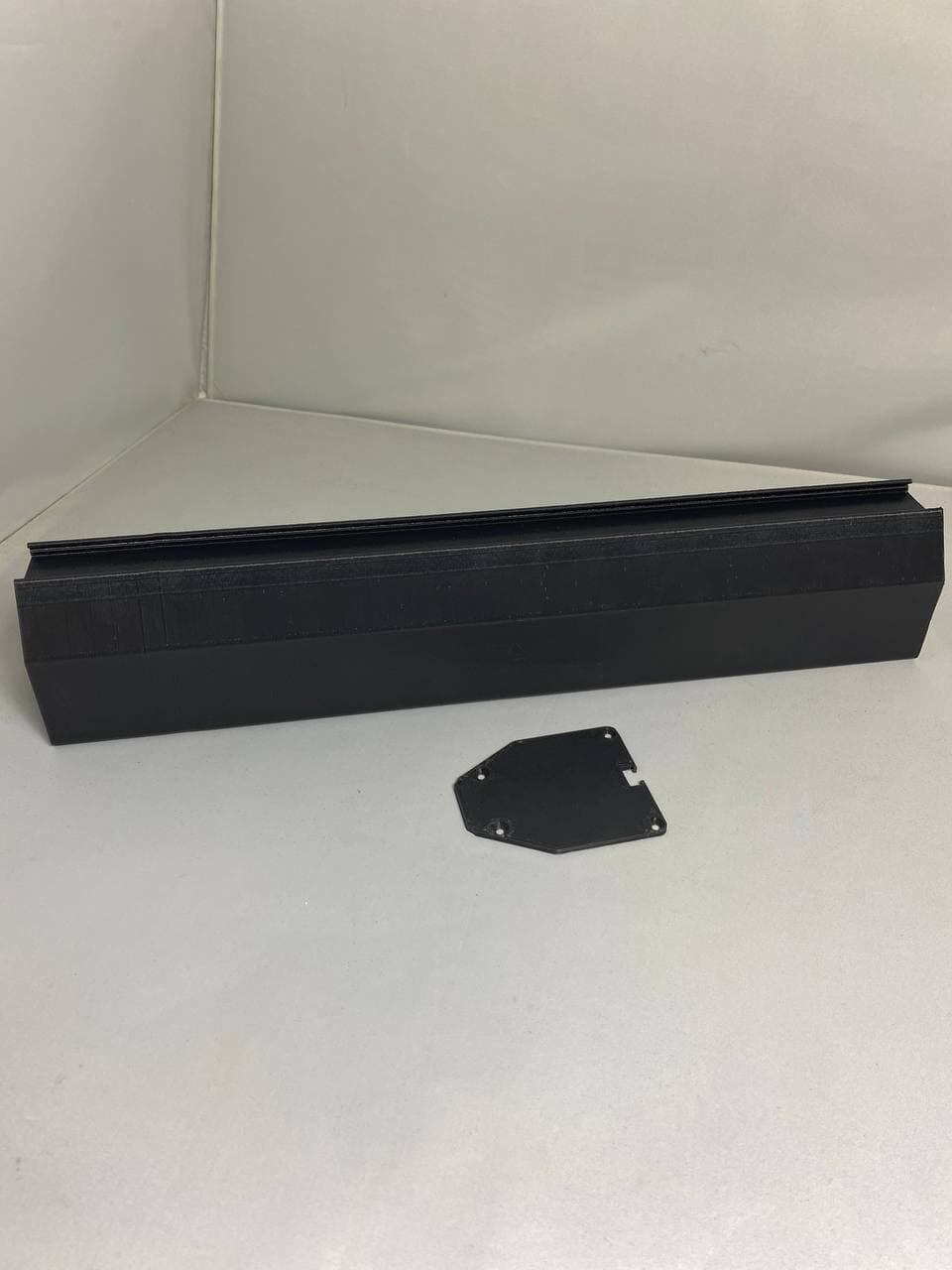

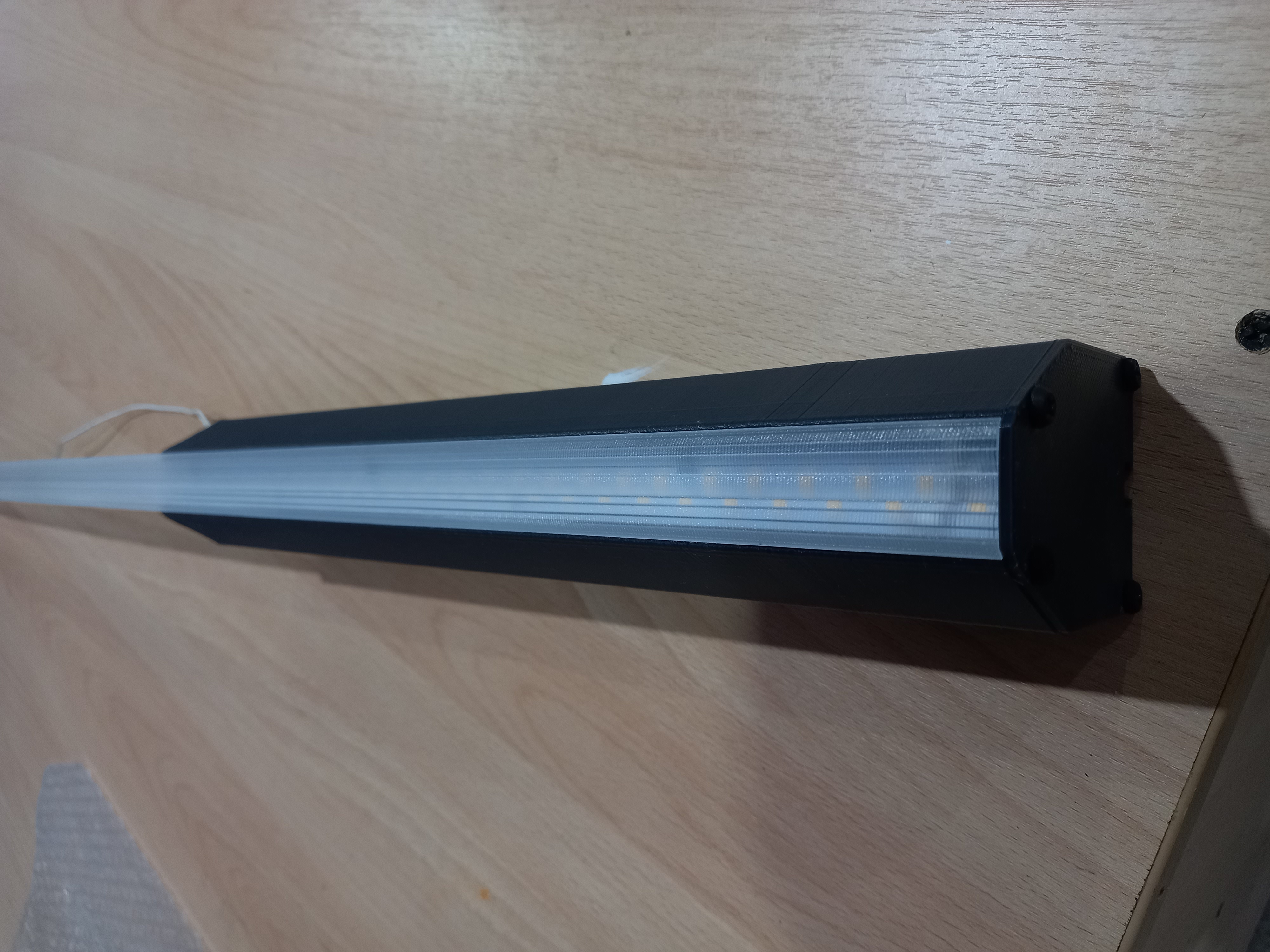

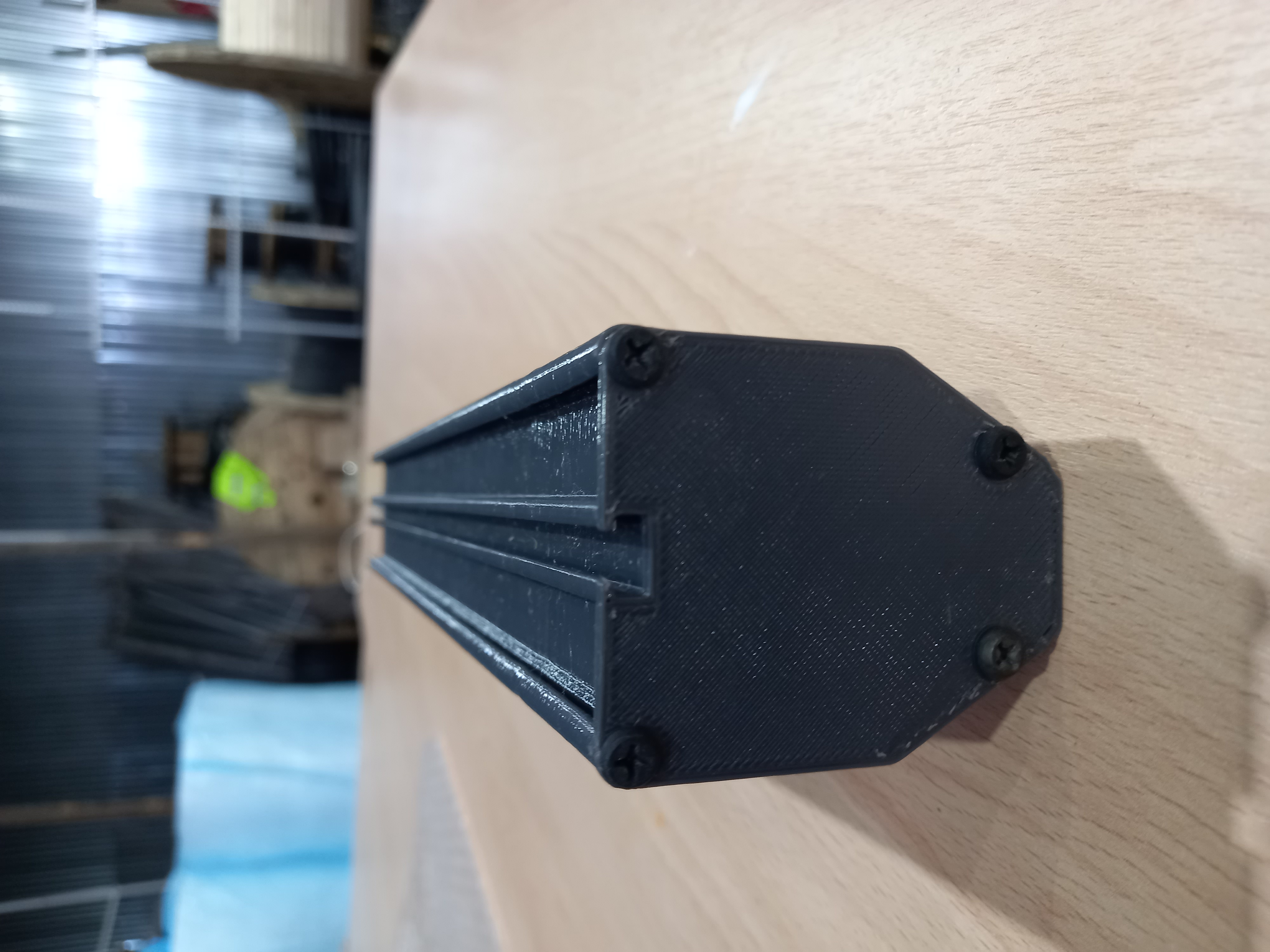

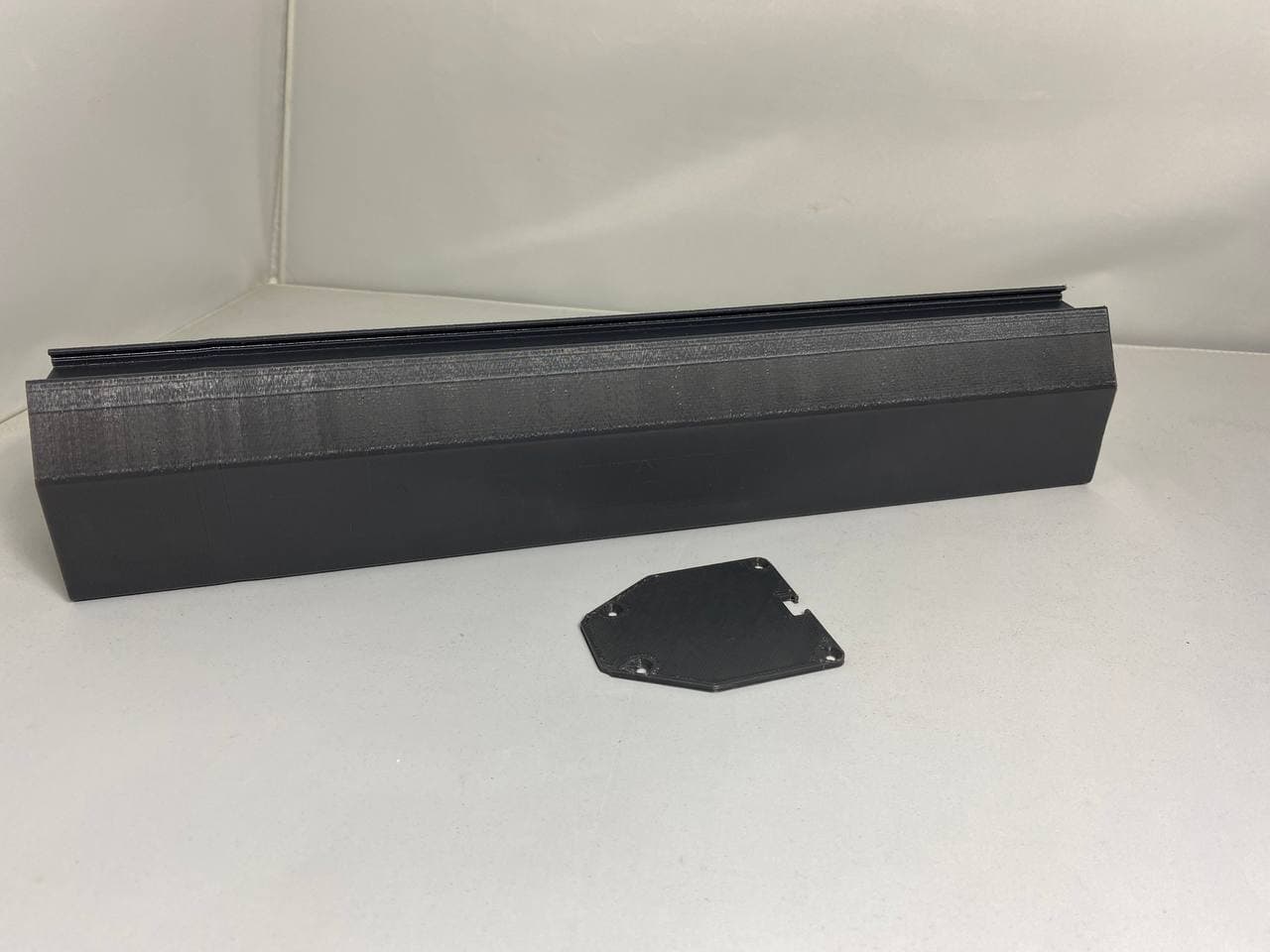

Печать на 3D-принтере:
Этап #5. Конструкторская документация

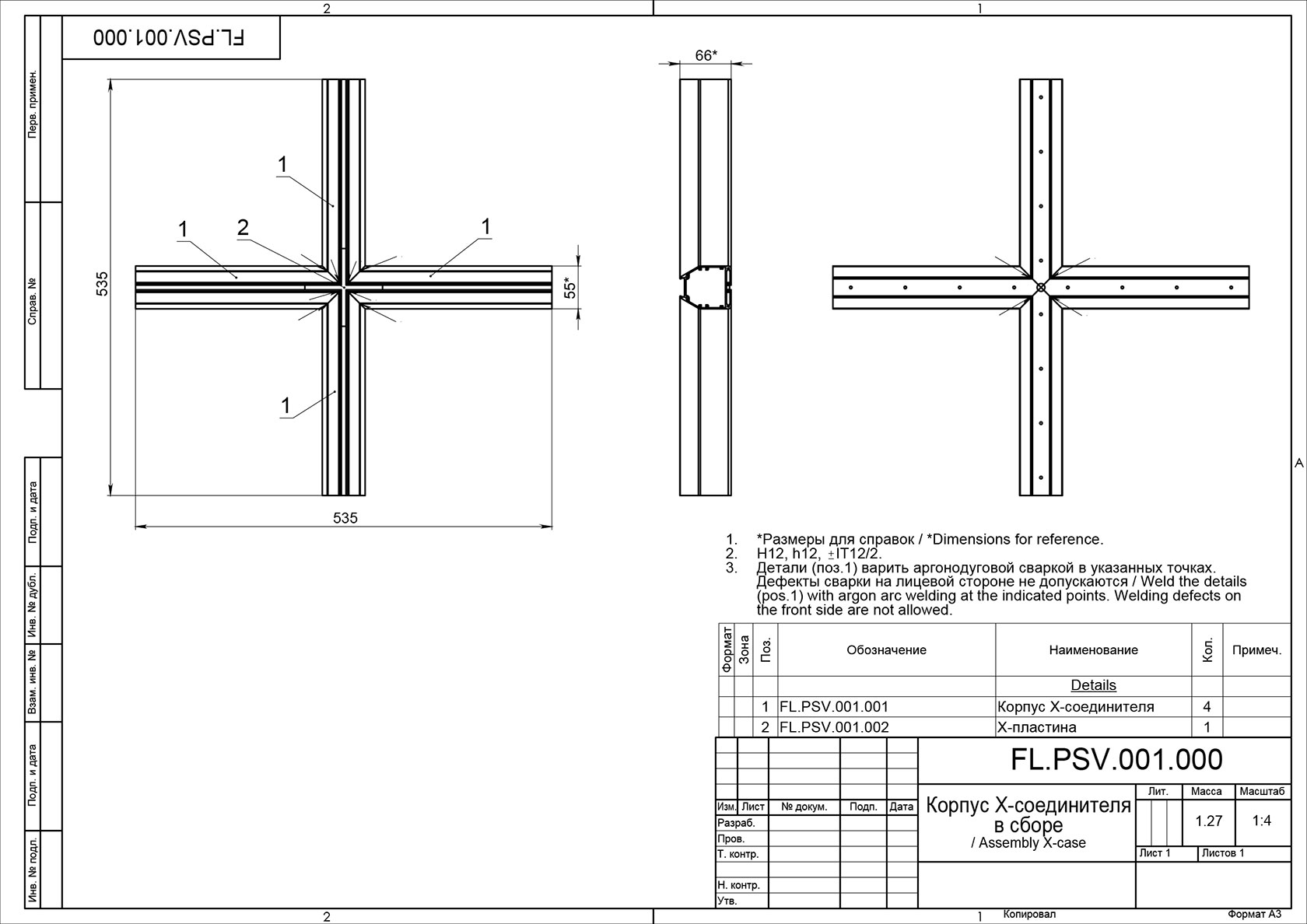

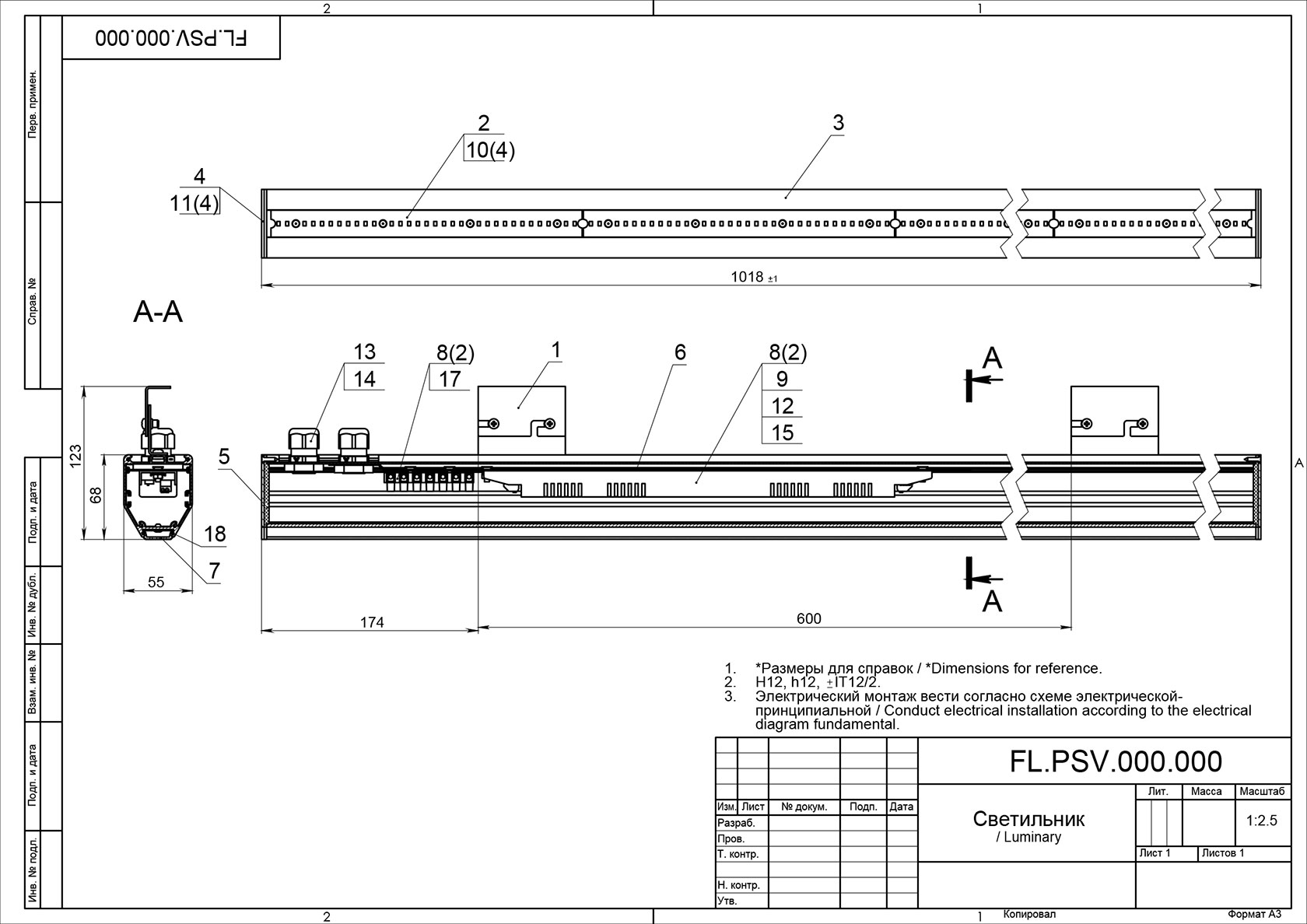

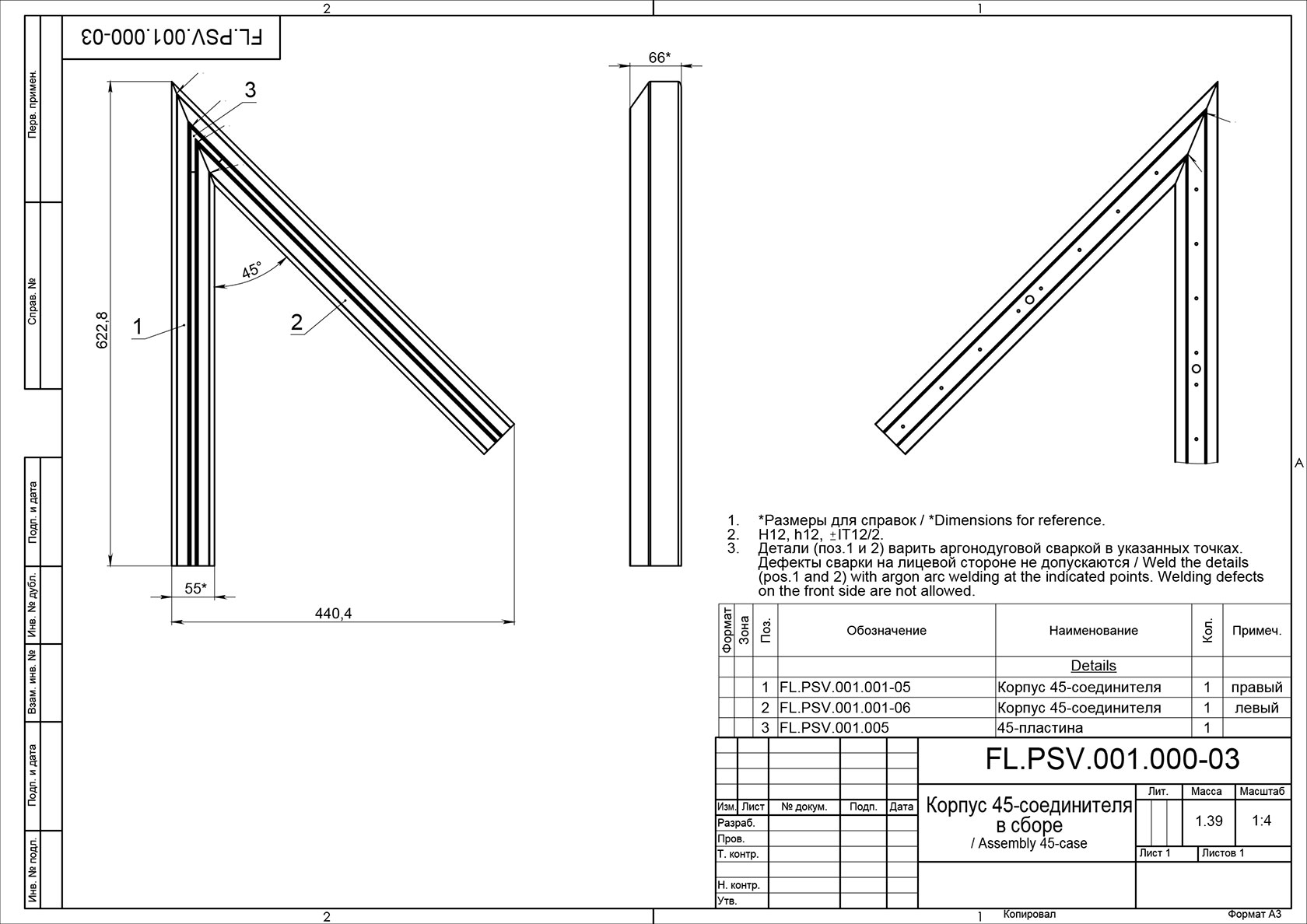

Чертежи светильника и его элементов:
